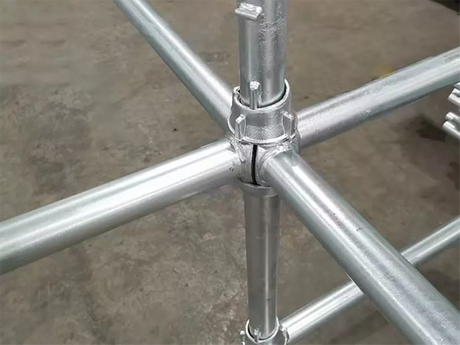

O andaime Cuplock é um sistema de andaime modular construído em aço galvanizado. Ele utiliza um mecanismo exclusivo de 'cup-lock' nos padrões verticais para conectar até quatro livros horizontais simultaneamente. Graças a este mecanismo de bloqueio distinto – que elimina a necessidade de parafusos ou outros acessórios complexos – os tempos de montagem e desmontagem podem ser significativamente reduzidos. Nossos produtos de andaimes Cuplock estão em conformidade com EN 12810/12811 (Normas Europeias) ou ANSI / SSFI SC100-5/05 (Normas Norte-Americanas). Normalmente utilizamos aço grau S355; os padrões verticais são fabricados com espessura de parede de 3,2 mm ou 4,0 mm, enquanto os travessas horizontais apresentam espessura de 3,0 mm ou 3,2 mm. A superfície passa por um processo de galvanização por imersão a quente para fornecer proteção eficaz contra corrosão e ferrugem.

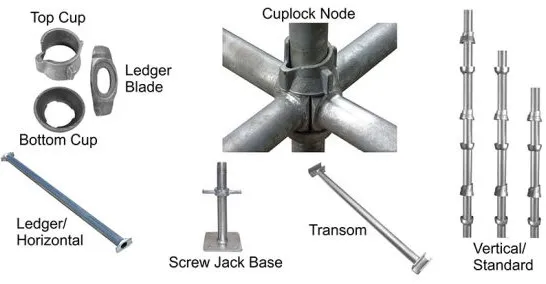

Os principais componentes do andaime cuplock incluem:
Padrões Verticais : São os membros verticais do sistema de andaime responsáveis por suportar a carga estrutural do andaime. Eles estão disponíveis em vários comprimentos e especificações de diâmetro. Ledgers horizontais : Esses membros horizontais servem para conectar os padrões verticais e definir o comprimento do vão do andaime. Além disso, proporcionam estabilidade estrutural, sustentam as plataformas de trabalho e distribuem o peso da carga de trabalho. Cintas Diagonais : Utilizadas para reforçar a estrutura do andaime e manter sua rigidez geral, proporcionando rigidez e estabilidade adicionais ao sistema. Plataformas/Placas : Disponíveis em vários tamanhos e materiais, estes componentes proporcionam uma superfície de trabalho segura em diferentes alturas dentro da estrutura do andaime. Base Jacks : Esses componentes suportam todo o peso da estrutura do andaime e o distribuem uniformemente pela superfície do solo.
Etapas de montagem segura para andaimes Cuplock
1. Inspeção dos Componentes Antes da montagem, todos os componentes devem ser cuidadosamente inspecionados para garantir que estejam livres de quaisquer danos ou defeitos. 2. Configuração do macaco de base Limpe e nivele o canteiro de obras, garantindo que o solo esteja firme e estável para evitar que o andaime se incline. Coloque os macacos de base ajustáveis nos locais designados para a estrutura do andaime, garantindo que a configuração da base seja sólida e segura. 3. Conectando Padrões e Ledgers Insira os padrões verticais (verticais) nas tomadas da base. Os cuplock inferiores fixos são posicionados nos padrões verticais em intervalos de 0,5 metros, enquanto os cuplock superiores giratórios são montados na parte superior. Até quatro travessas horizontais podem ser conectadas em cada ponto de nó, inserindo as extremidades em forma de cunha das travessas no cuplock inferior dos padrões. 4. Travando a conexão Deslize o cuplock superior móvel para baixo de modo que cubra as cunhas do livro-razão; em seguida, gire o cuplock superior para obter um engate inicial. Finalmente, bata no cuplock superior no sentido horário para estabelecer uma conexão travada rígida e segura. 5. Instalação da plataforma de trabalho Coloque as tábuas do andaime (pranchas de andaime) nas travessas horizontais, garantindo que estejam bem fixadas para formar uma plataforma de trabalho estável. Verifique se as tábuas do andaime estão niveladas e espaçadas uniformemente; uma vez instalados, fixe-os usando grampos ou fixadores de placa. 6. Instalação de componentes de segurança Instale guarda-corpos ao longo das bordas do andaime para evitar que os trabalhadores caiam. Instale rodapés na base da plataforma para evitar que ferramentas ou materiais caiam do andaime. 7. Aumentar a altura Repita os passos 3 a 6 para aumentar a altura do andaime até atingir a elevação necessária. Durante o processo de construção ascendente, certifique-se de que a estrutura do andaime permanece nivelada e alinhada verticalmente. 8. Inspeção Final Inspecione a estabilidade de todos os componentes do andaime para garantir a integridade estrutural geral do sistema. Verifique a capacidade de carga para garantir que a estrutura do andaime possa suportar com segurança as cargas previstas. Realize inspeções periódicas para garantir que todos os componentes estejam livres de danos e cumpram os padrões de segurança locais.
Precauções de uso
1. Inspeção regular : Antes de cada uso, todas as travas do copo devem ser inspecionadas para garantir que estejam em uma posição segura e travada. Verifique se as travas, cunhas, padrões verticais e guias horizontais não apresentam sinais de rachaduras, corrosão ou danos. 2. Mecanismo de travamento : Confirme se todas as travas superiores do copo foram firmemente pressionadas com um martelo, produzindo um som de 'clique' distinto e nítido, característico de uma conexão segura e martelada. 3. Limites de Carga : Certifique-se de que a carga da plataforma não exceda os limites especificados. Nunca exceda a capacidade máxima de carga do andaime; ao calcular a carga total, certifique-se de incluir o peso combinado dos trabalhadores, ferramentas e materiais. 4. Acesso Seguro : O acesso e saída do sistema de andaimes Cuplock deve ser feito através de escadas de acesso designadas ou escadas integradas; subir nas travessas diagonais é estritamente proibido. 5. Manutenção dos componentes : Limpe regularmente resíduos de concreto e detritos das juntas para evitar que os mecanismos de travamento emperrem ou falhem. 6. Requisitos de Equipamento de Proteção Individual (EPI) : Deve-se usar EPI apropriado em todos os momentos, incluindo capacetes de segurança, arneses de segurança com proteção contra quedas e botas de segurança antiderrapantes.
Resumo
O mecanismo de travamento altamente eficiente e a excepcional resistência estrutural do sistema de andaimes cuplock fornecem uma solução segura, estável e econômica para suporte temporário e plataformas de trabalho em projetos de construção. Ao escolher o EK Scaffolding , você obtém acesso a sistemas de andaimes Cuplock certificados e bem conservados, juntamente com serviços profissionais de consultoria em projetos estruturais. Para lhe fornecer uma orientação mais específica, descreva brevemente os requisitos do seu projeto: • Qual é o cenário de aplicação específico? (por exemplo, trabalhos de alvenaria, suporte de concreto, etc.) • Qual é a carga prevista por metro quadrado? • Qual é o espaçamento específico necessário entre os padrões verticais?
