Excelente provedor de andaimes

A Nanjing Ek Metalwork Co., Ltd. é o principal fornecedor de materiais de andaimes do Ringlock. Com rigoroso controle de qualidade, atendemos mais 100 clientes em todo o mundo por mais de 10 anos, fornecendo componentes de andaimes de alta qualidade para projetos que variam de residencial, industrial a comercial.

Uma linha completa de componentes e acessórios relacionados está disponível para atender às necessidades de cada projeto e aplicação. Os componentes do sistema de andaimes Ringlock são pré-projetados com conexões integradas de alta resistência que simplificam a montagem e reduzem o trabalho. Todas as peças do sistema Ringlock são fabricadas de acordo com padrões de alta qualidade usando aço de alta qualidade.

Independentemente dos componentes regulares ou personalizados que você está procurando, você encontrará a melhor solução para suas necessidades.

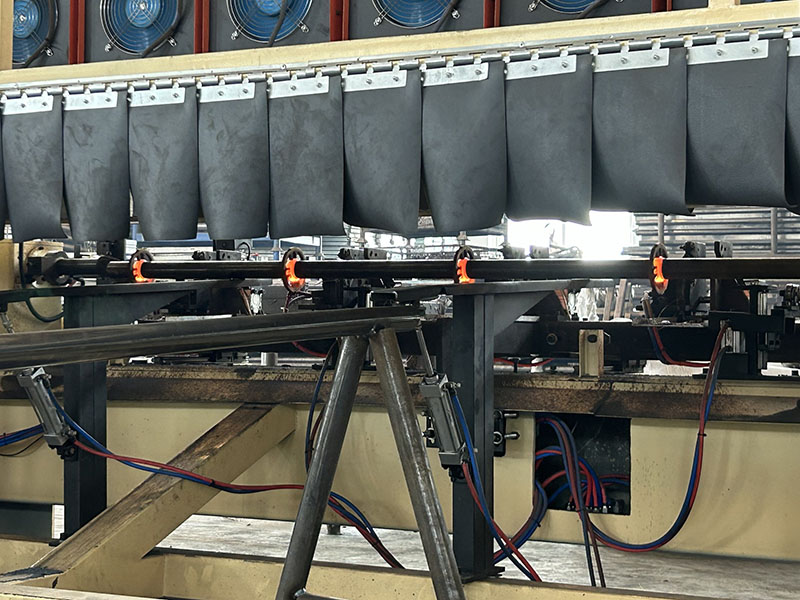

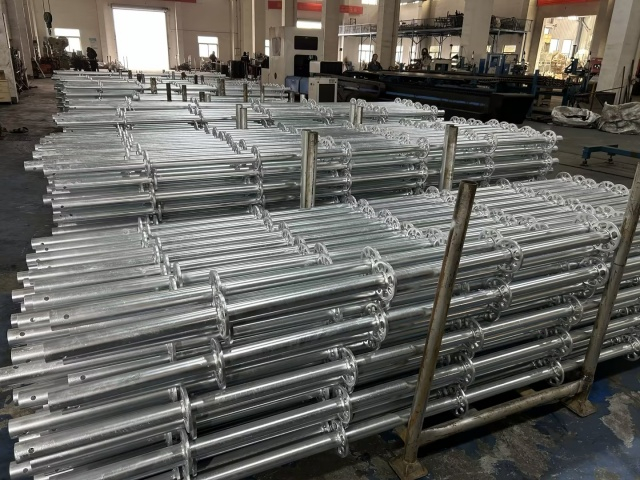

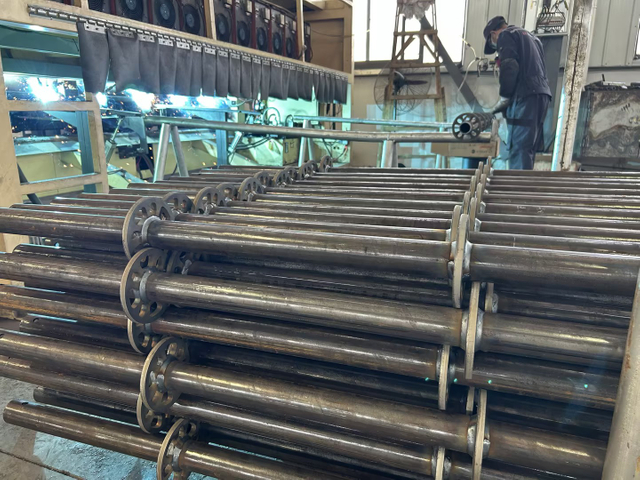

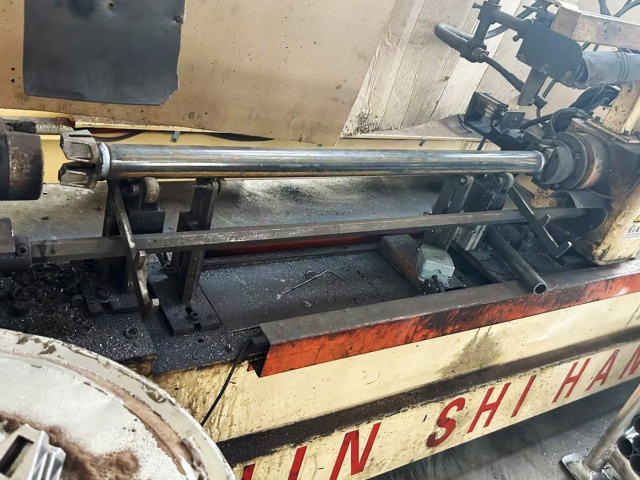

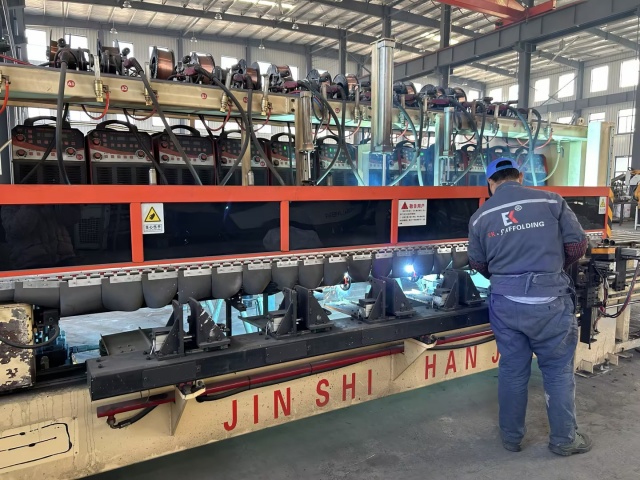

Soldagem automática de andaimes

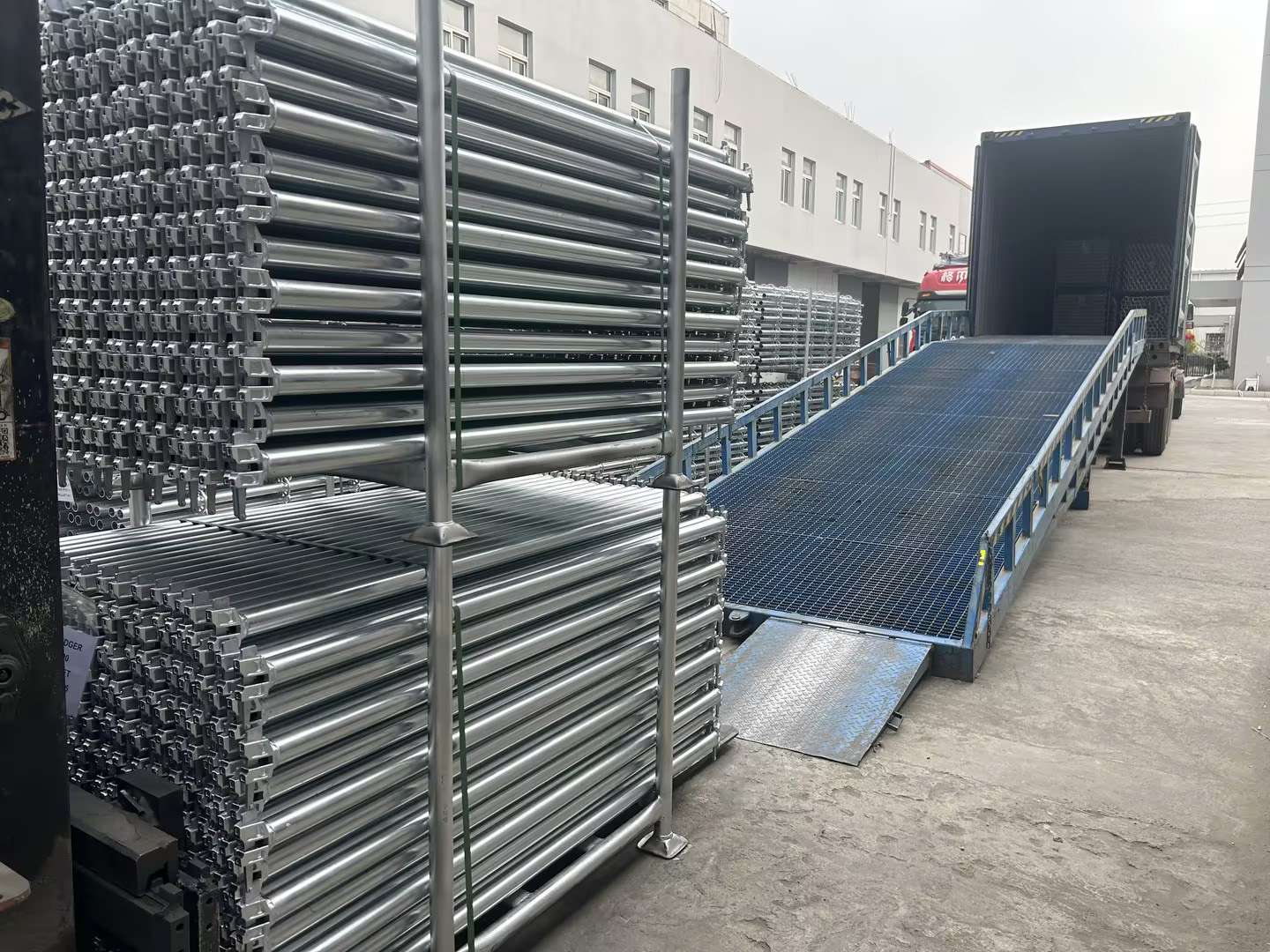

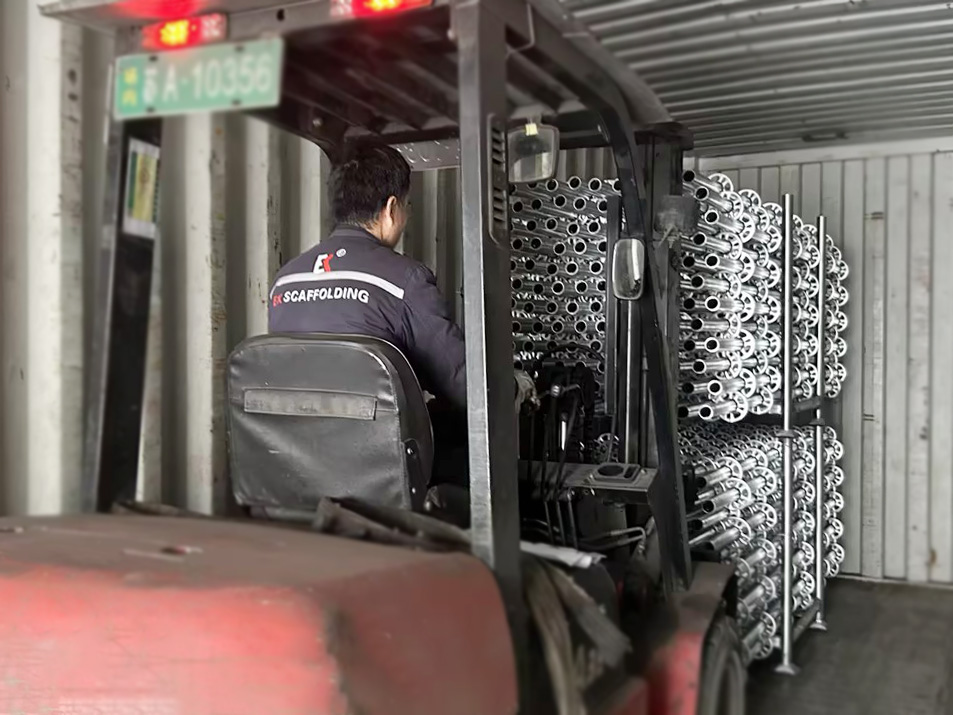

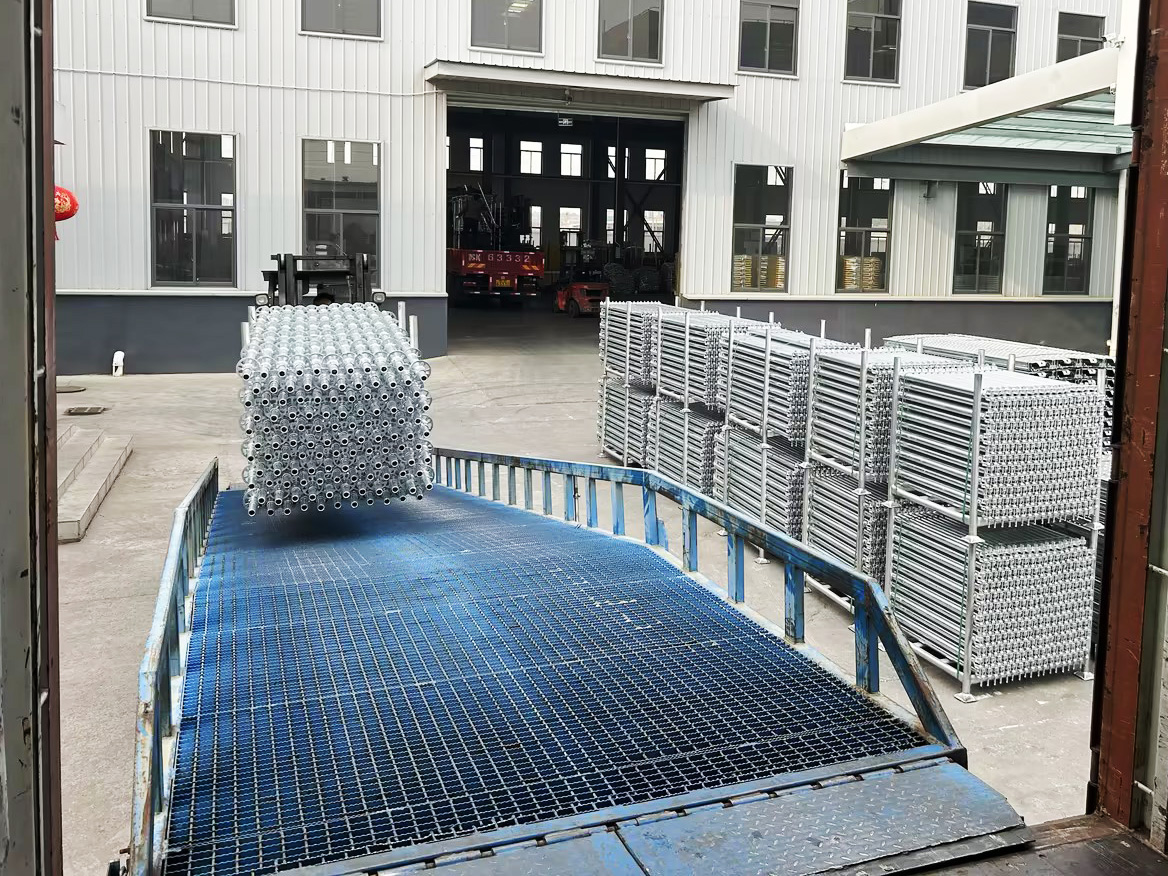

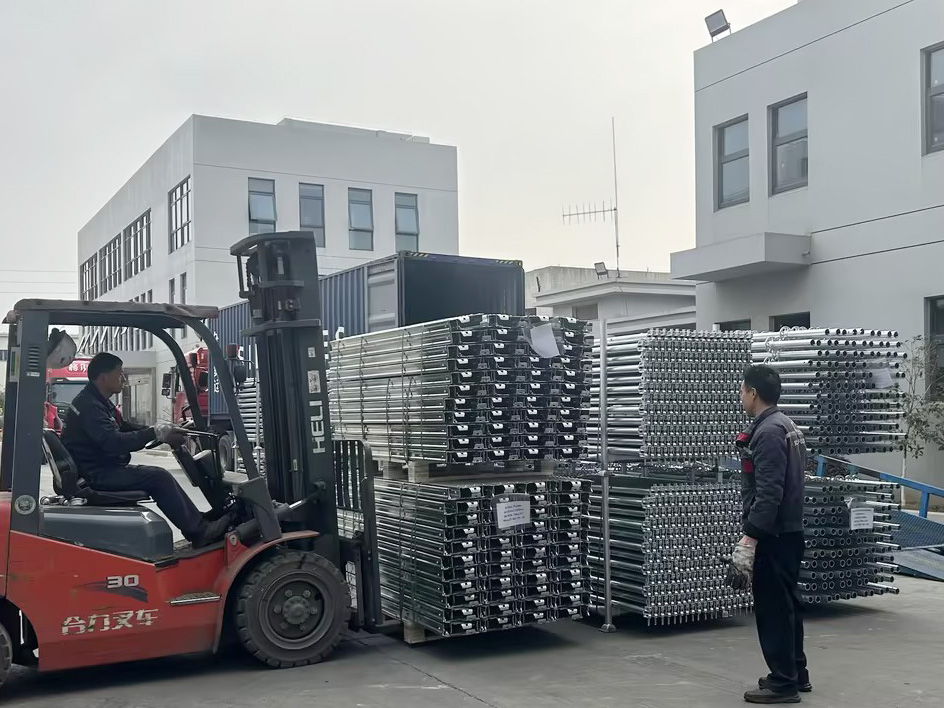

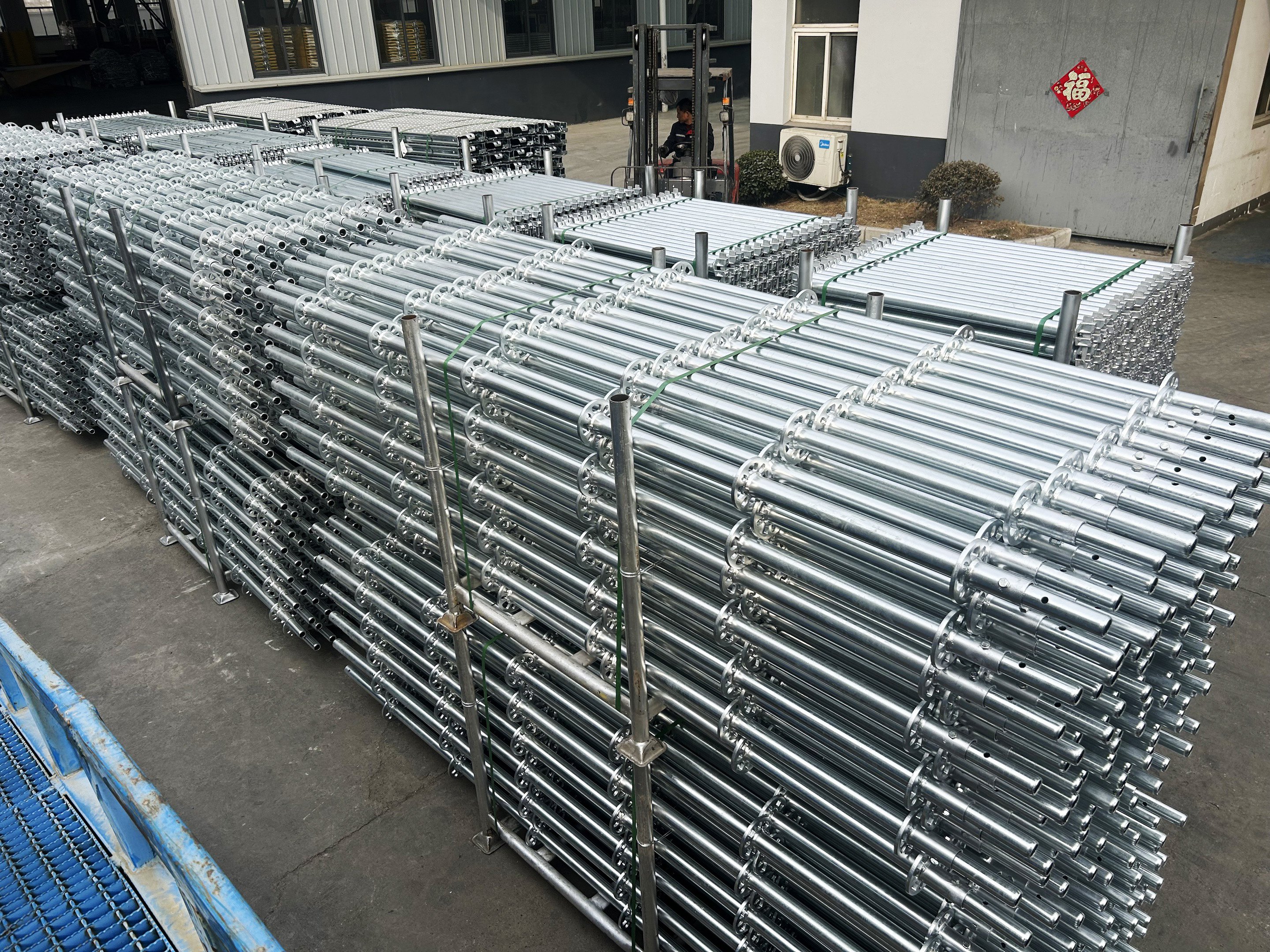

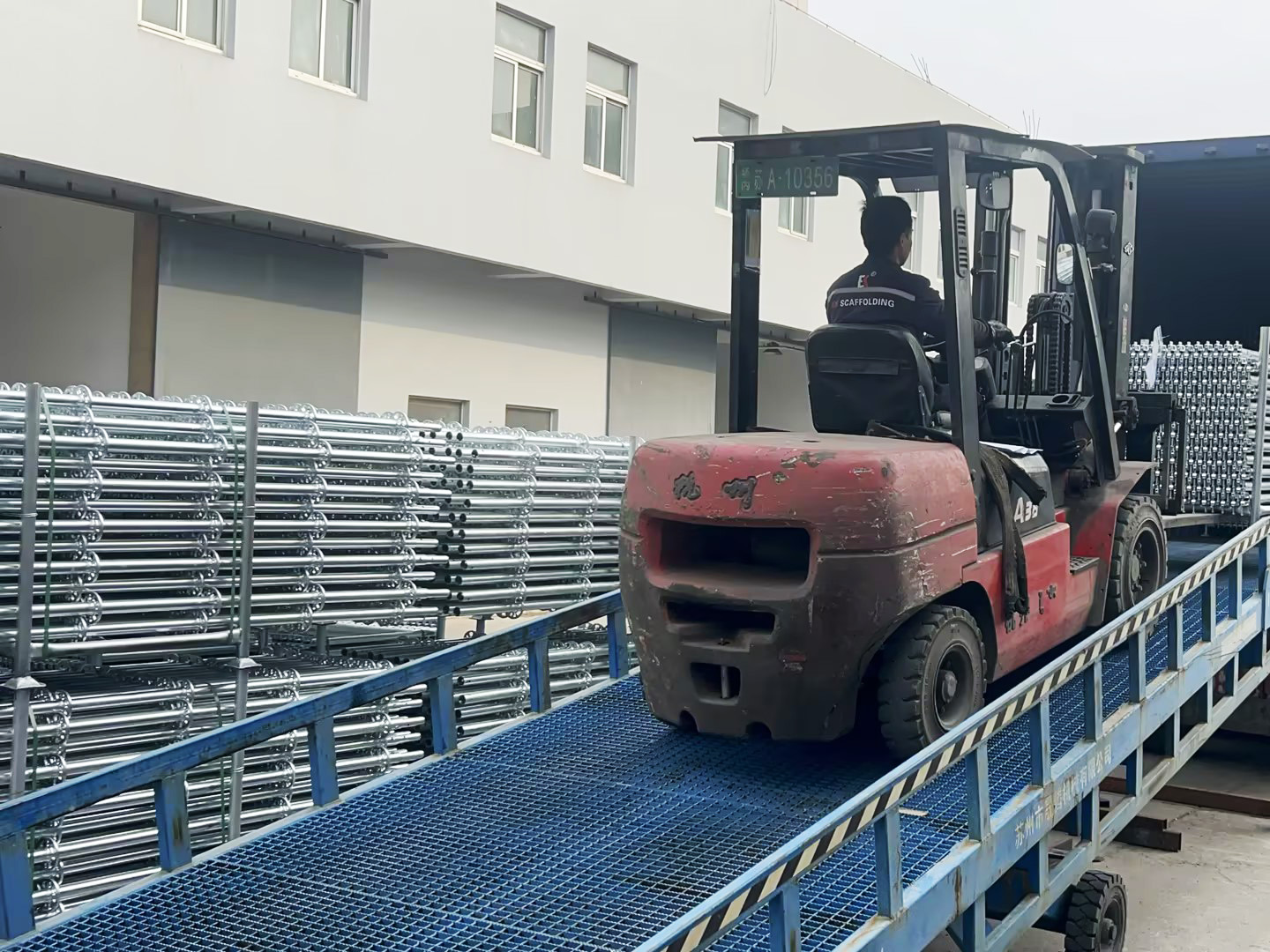

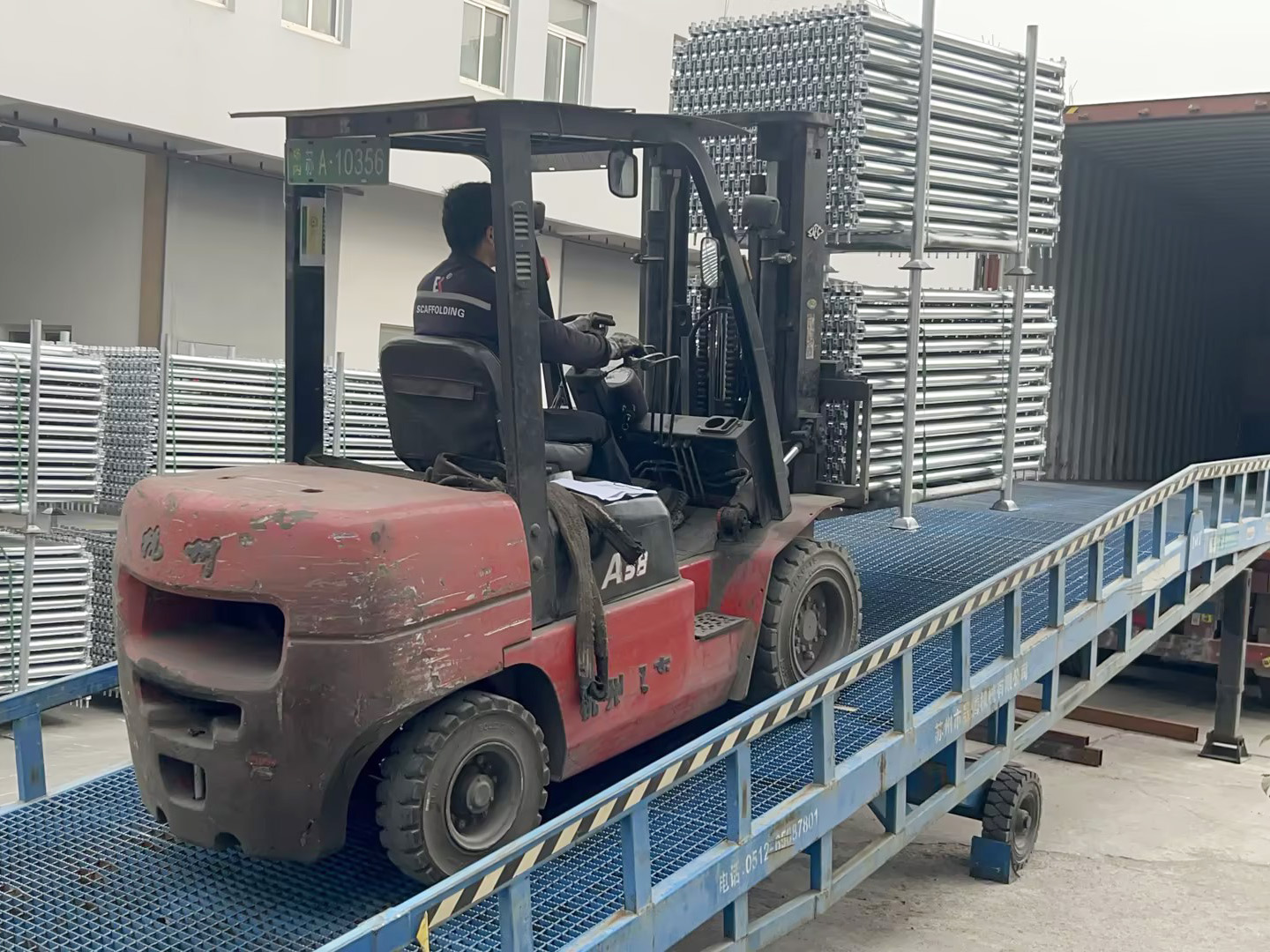

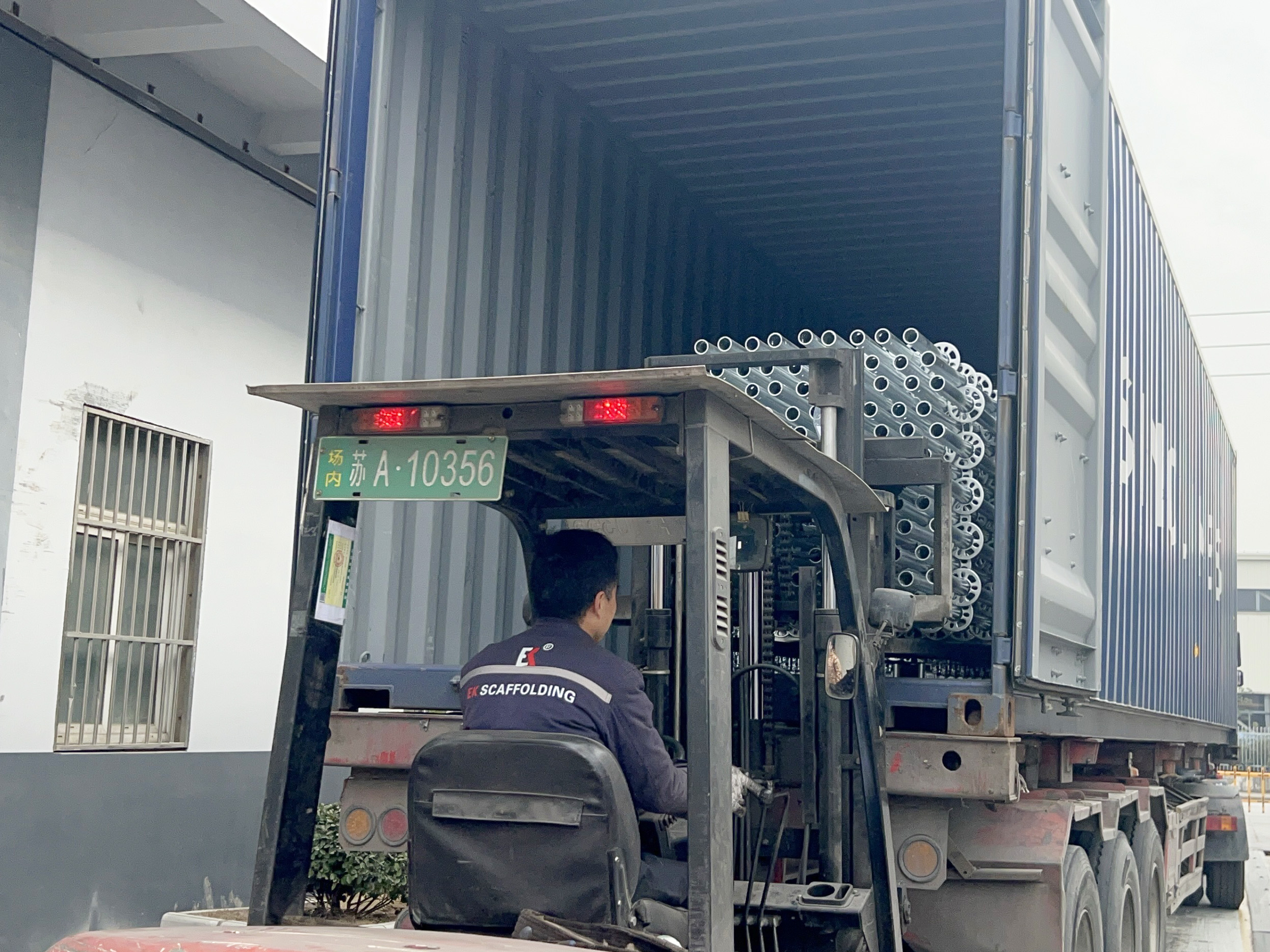

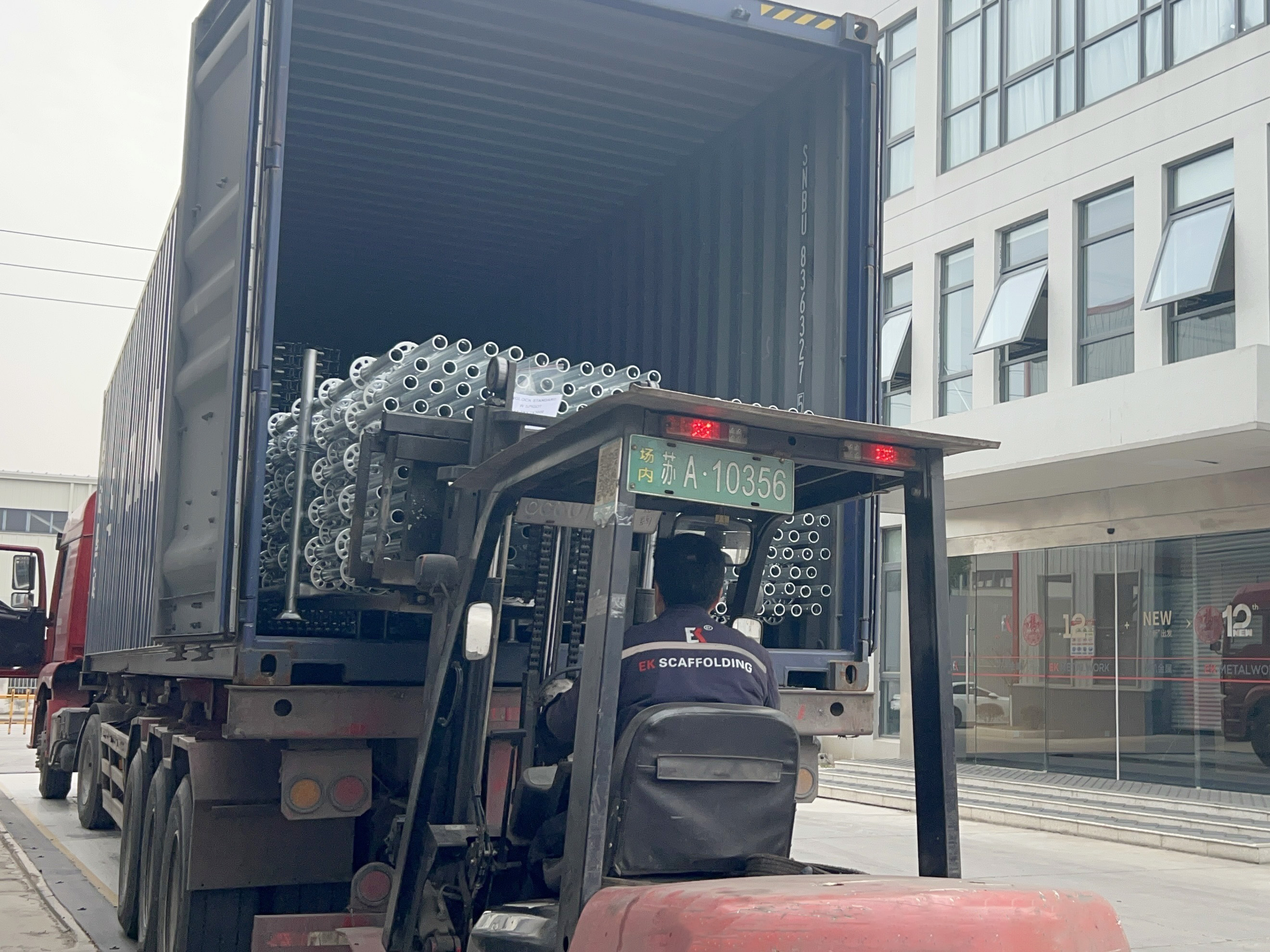

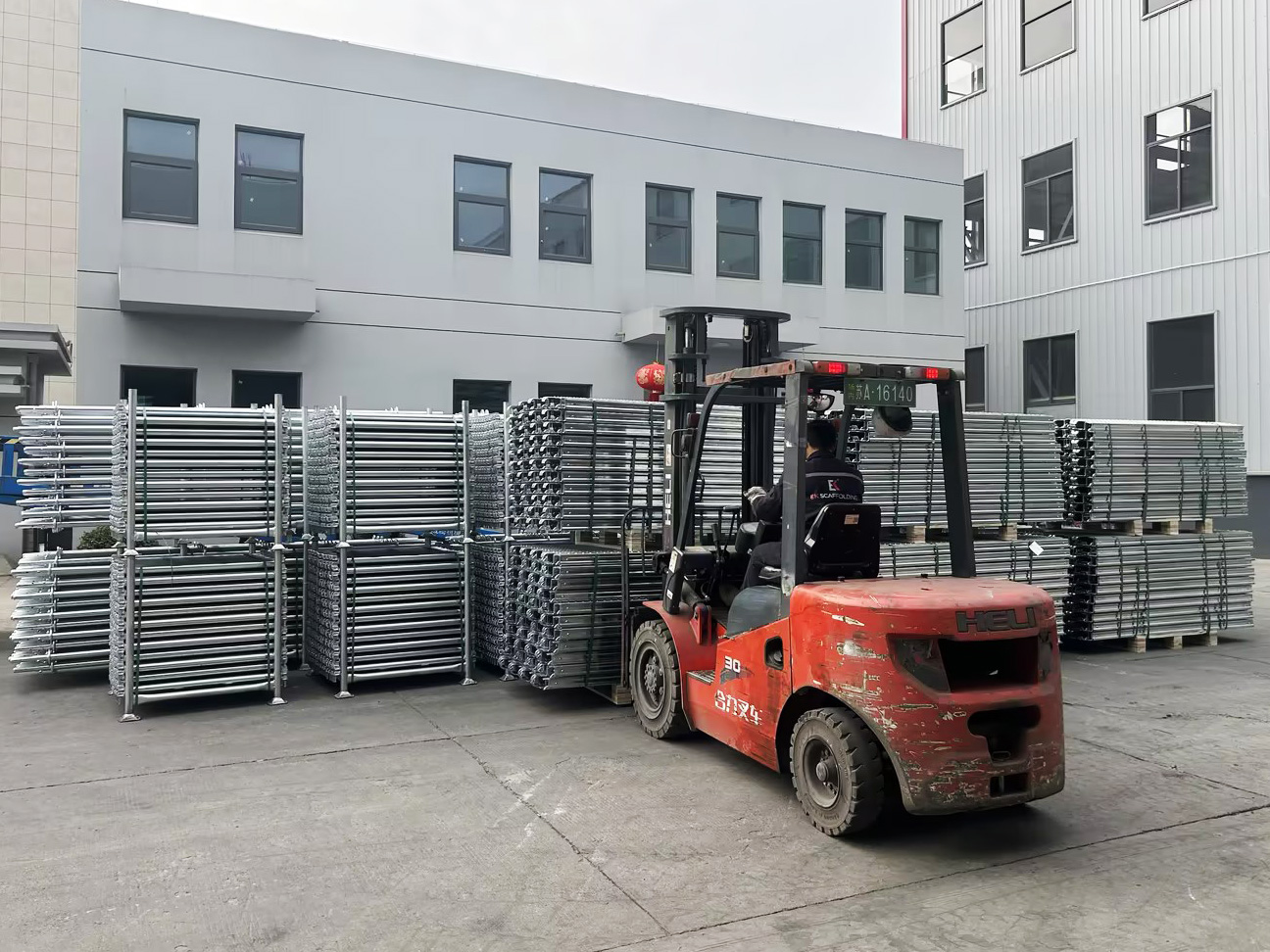

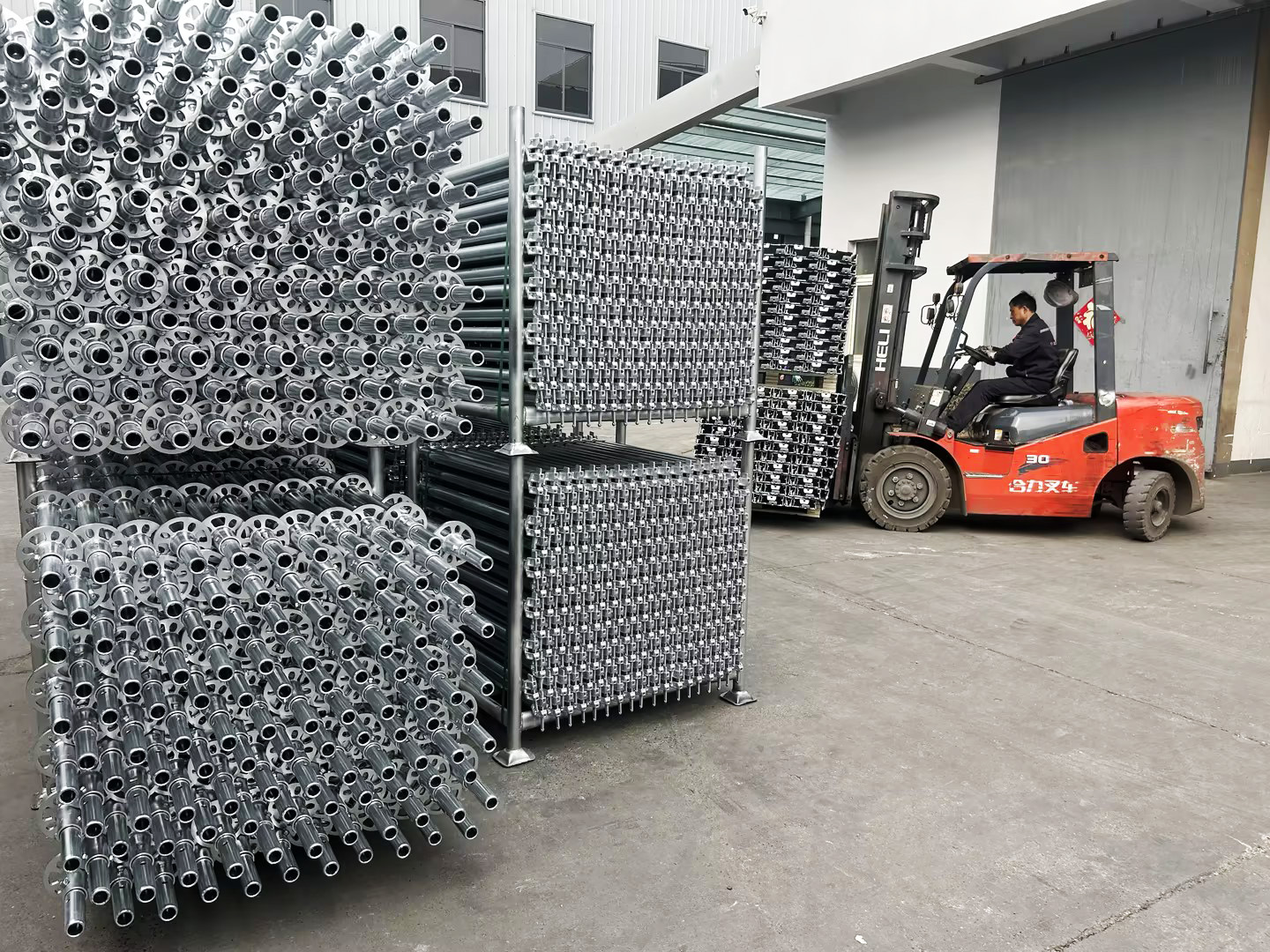

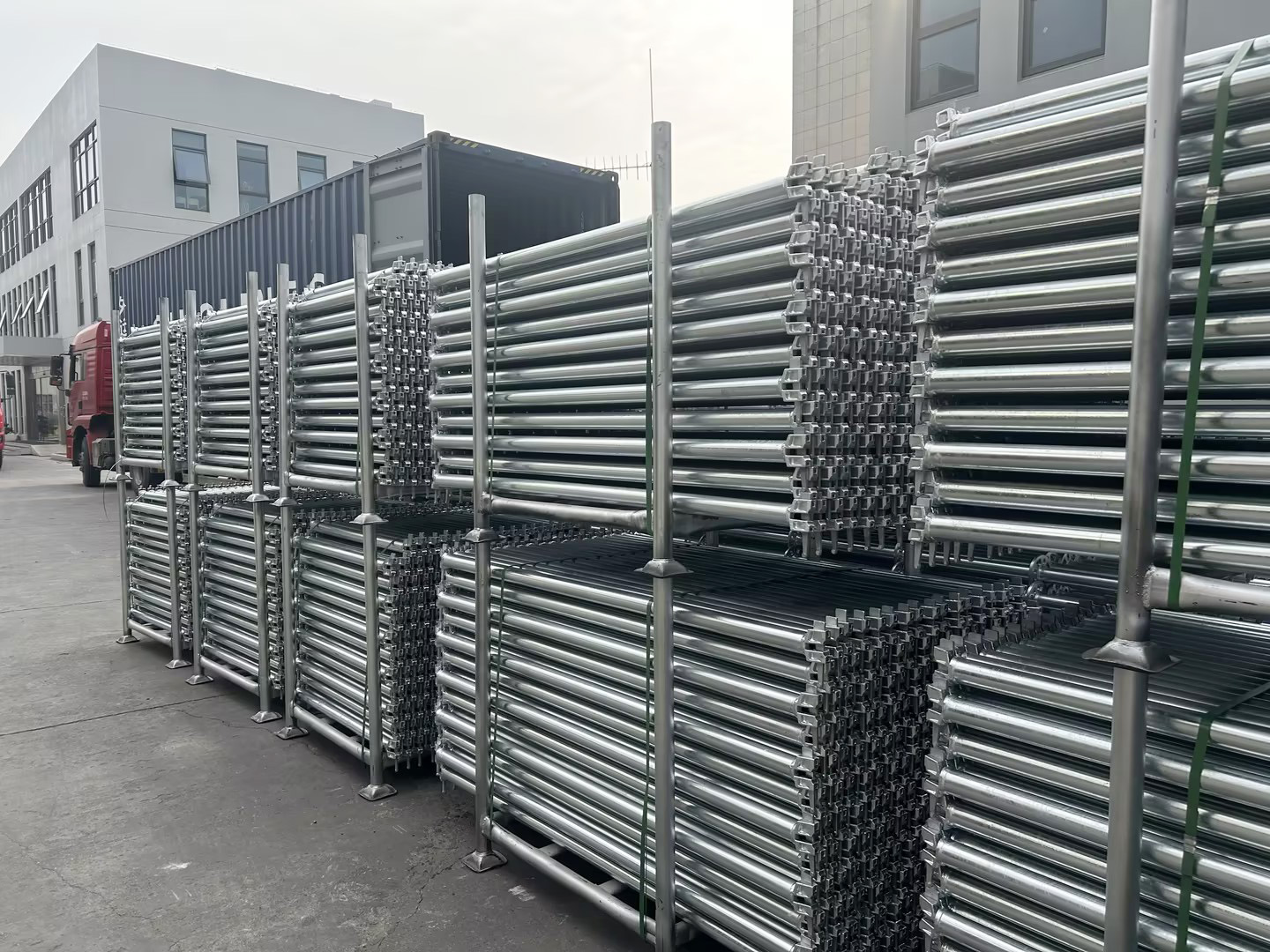

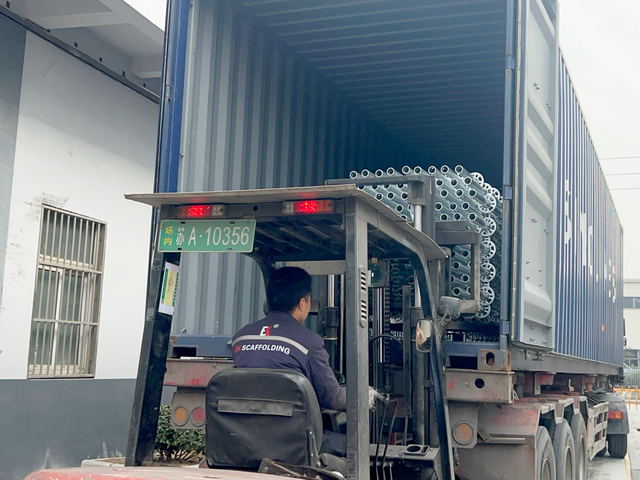

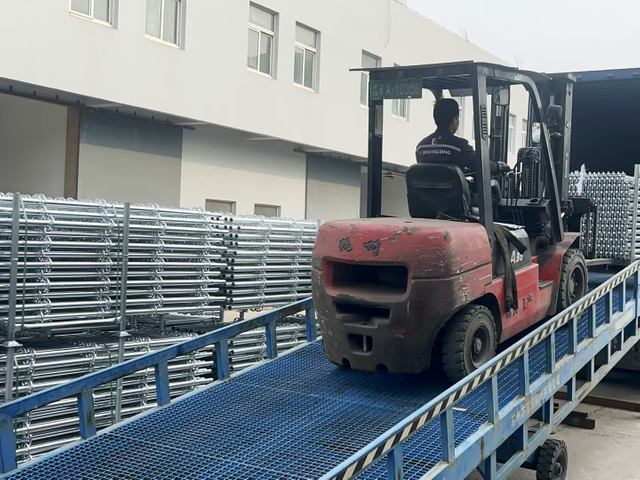

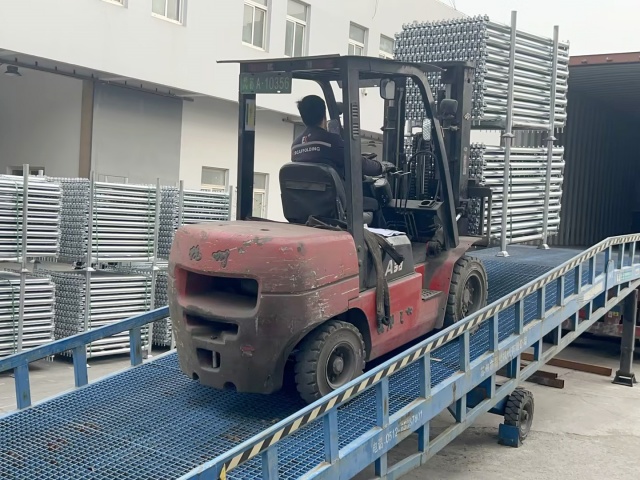

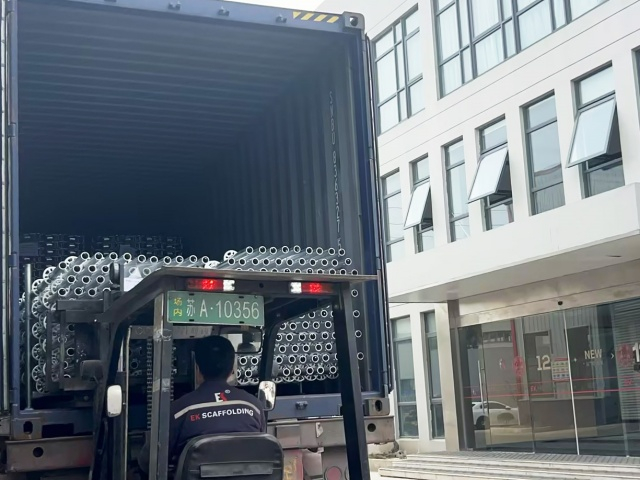

Entrega de sistemas Ringlock e outros componentes

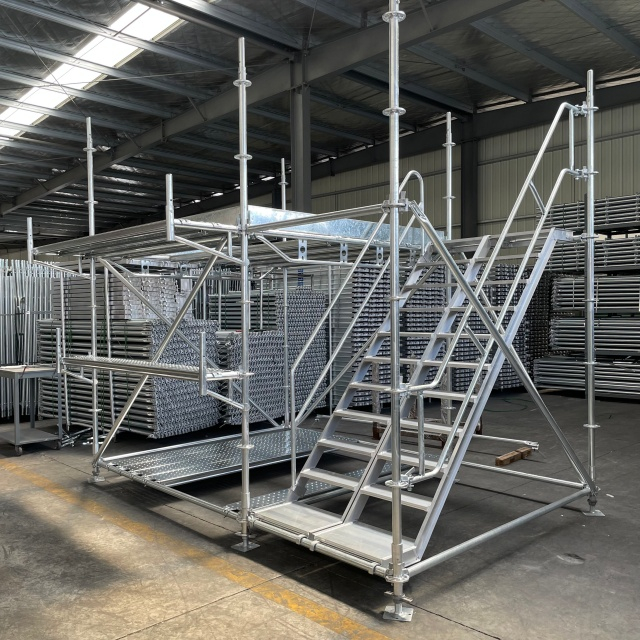

O que é andaime Ringlock？

O sistema de andaimes Ringlock é um dos tipos mais populares de sistemas de andaimes do mundo, também chamado de andaimes Ring Lock, andaimes Disc Lock ou andaimes redondos. Como sistema de andaime modular, é extremamente versátil, altamente econômico, mais prático e rápido de usar.

Material e padrões de andaimes Ringlock

O sistema de andaimes Ringlock está em total conformidade com vários padrões de segurança de andaimes, incluindo EN 12810, CSA, ANSI/OSHA e AS/NZS 1576.

O sistema de andaimes Ringlock foi amplamente adotado em todo o mundo. É um sistema de andaime altamente seguro, com desempenho de segurança que atende ou excede padrões de segurança universalmente reconhecidos, como EN 12810, CSA, ANSI/OSHA e AS/NZS 1576.

Item	Especificações
Padrões Aplicáveis	EN 12810-1 / EN 12811-1 ANSI/SSFI SC100-5/05 AS/NZS 1576
Grau de material	Q355B / S355JR (padrões verticais) Q235B / S235JR (razões horizontais/chaves diagonais)
Tratamento de superfície	Galvanizado por imersão a quente (em conformidade com ISO 1461)
Espessura do revestimento de zinco	Espessura média ≥ 80μm (ou personalizada conforme necessário)

Quais componentes compõem o andaime Ringlock?

O núcleo da estrutura de andaime ringlock reside em seus componentes individuais. Sem estas peças, o sistema de andaime não pode ser montado ou tomar forma. Embora uma grande variedade de peças esteja envolvida, alguns componentes-chave são absolutamente essenciais; eles garantem que toda a estrutura fique firme e segura no chão.
Rosetas: Servem como pontos de conexão que ligam os padrões (postes verticais) aos livros (vigas horizontais), projetados para aumentar a estabilidade estrutural.
Ledgers: Ledgers são vigas de suporte horizontais que fornecem as superfícies de suporte necessárias para a montagem e construção do andaime.
Normas: As normas são os elementos estruturais fundamentais do sistema de andaimes. Esses postes verticais fornecem ao andaime a altura e a resistência estrutural necessárias.
Cintas Diagonais: Esses membros de suporte angulares são usados para evitar que a estrutura balance, garantindo assim a estabilidade geral.
Colares de base: Os colares de base atuam como pontos de ancoragem, garantindo que o andaime fique firmemente na vertical e permaneça firmemente fixado ao solo.

Base Jack : Os macacos de base têm uma função de ancoragem, garantindo que o andaime permaneça estável e vertical, e esteja firmemente preso ao solo.
Pranchas de aço : Constituem a superfície da plataforma sobre a qual os trabalhadores caminham. Eles servem como passagens para o pessoal se movimentar e trabalhar dentro do andaime, proporcionando uma base sólida e confiável.
Guarda-corpos: Barreiras de proteção posicionadas ao longo das bordas da estrutura, projetadas para evitar quedas de pessoas pelas laterais e garantir a segurança operacional.
Rodapés: Componentes de barreira de baixo perfil localizados na base, projetados para evitar que ferramentas e materiais caiam do andaime.

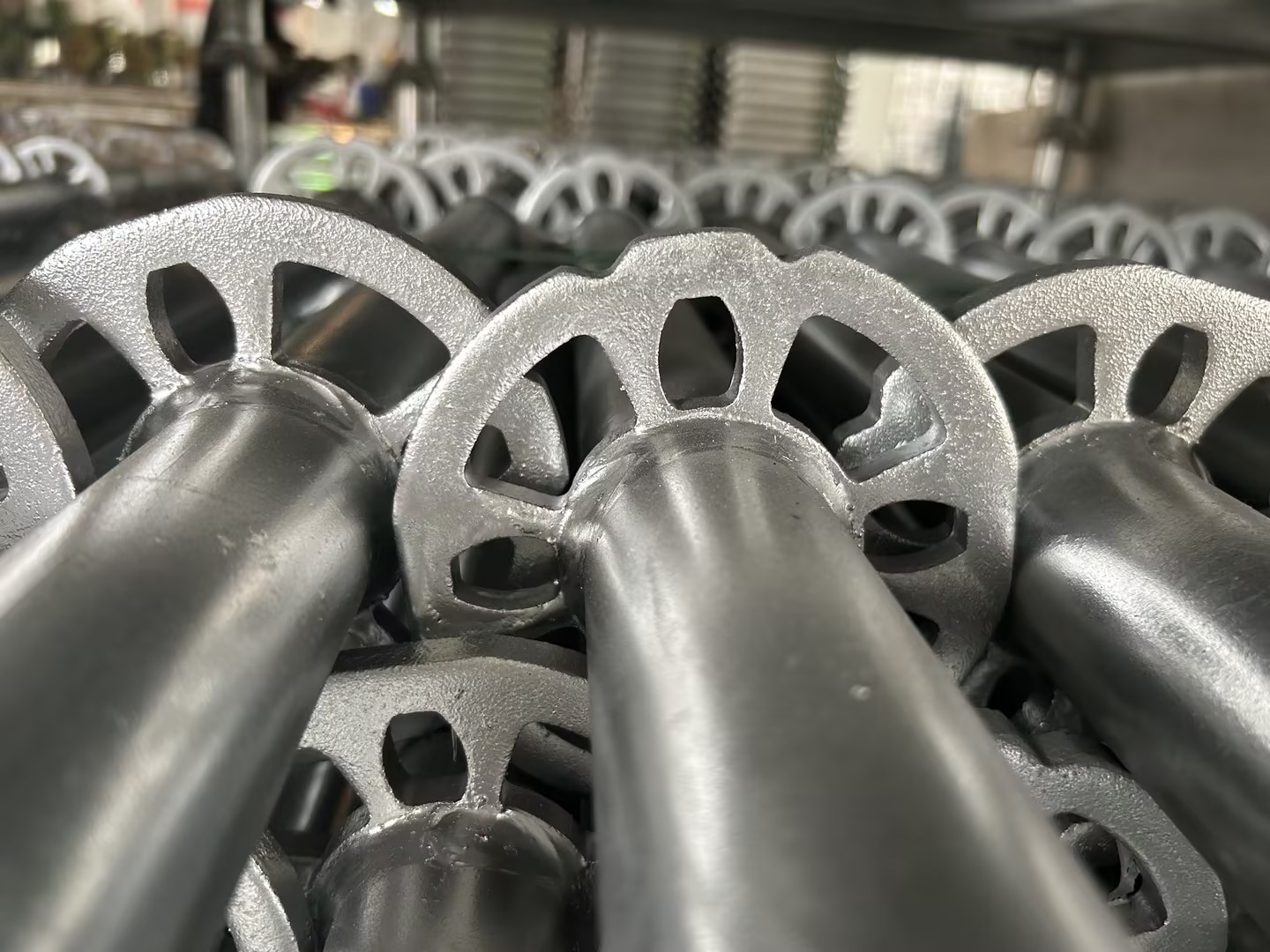

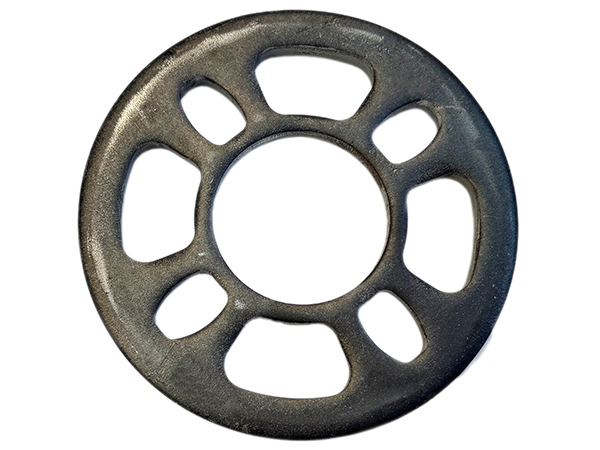

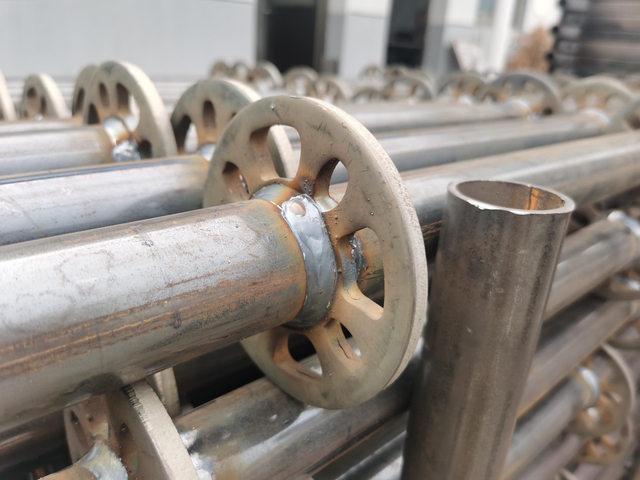

Roseta

A conexão roseta serve como núcleo estrutural do sistema de andaimes ringlock. Cada roseta possui quatro aberturas grandes e quatro aberturas pequenas, permitindo que componentes - como travessas, suportes diagonais, vigas e suportes triangulares - se conectem simultaneamente aos padrões verticais de oito direções distintas. Graças à sua configuração geométrica exclusiva de oito furos, este ponto de conexão facilita a conectividade total de 360 graus. Nossa roseta ringlock é fabricada em aço Q355B de 10 mm de espessura e é perfeitamente integrada aos padrões verticais usando um processo de soldagem de costura circunferencial executado pelas máquinas de soldagem automatizadas da Golden Lion. Este processo garante que os pontos de ligação possuam características de elevada resistência e semirrígidas, cumprindo assim integralmente os requisitos de suporte de carga estipulados pela norma EN 12810 para projetos de andaimes industriais e offshore.

Tipo	Valor típico	Notas
Grandes buracos	4	Usado para conectar suportes diagonais; permite ajuste angular dentro de uma faixa de 45° a 60°.
Pequenos Buracos	4	Usado para conectar livros contábeis; garante uma conexão precisa em ângulo reto de 90°.
Diâmetro da roseta	123 milímetros	Especificação padrão da indústria.
Espessura da Roseta	10mm	Fabricado em chapa de aço de alta resistência por estampagem ou fundição de precisão.
Material	Q355B/S355JR	Corresponde ao material dos padrões verticais para garantir a integridade da solda.
Capacidade de cisalhamento	25,0 kN	Capacidade de carga de cisalhamento vertical por nó único.
Rigidez torcional	0,8-1,0 kNm/rad	Determina a amplitude de oscilação do andaime sob cargas de vento.

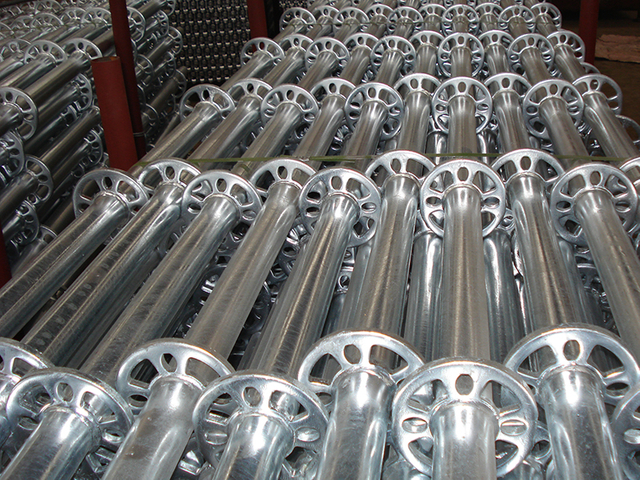

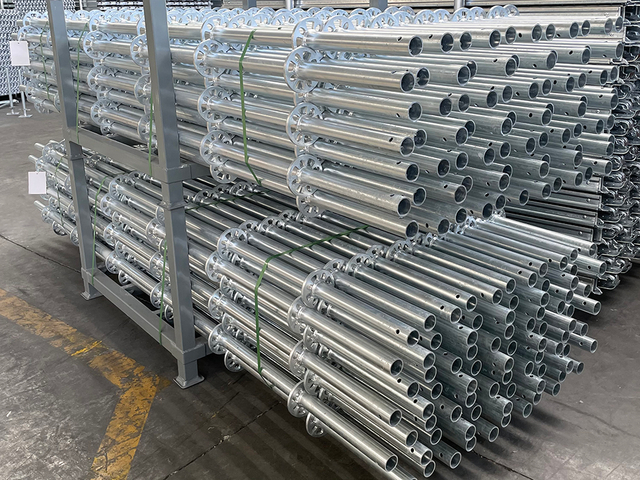

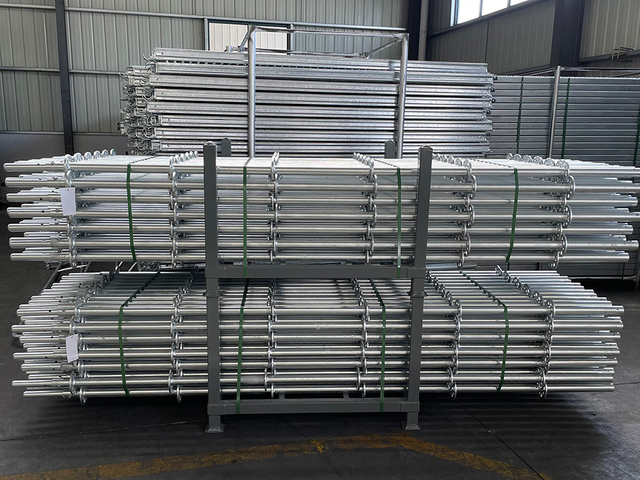

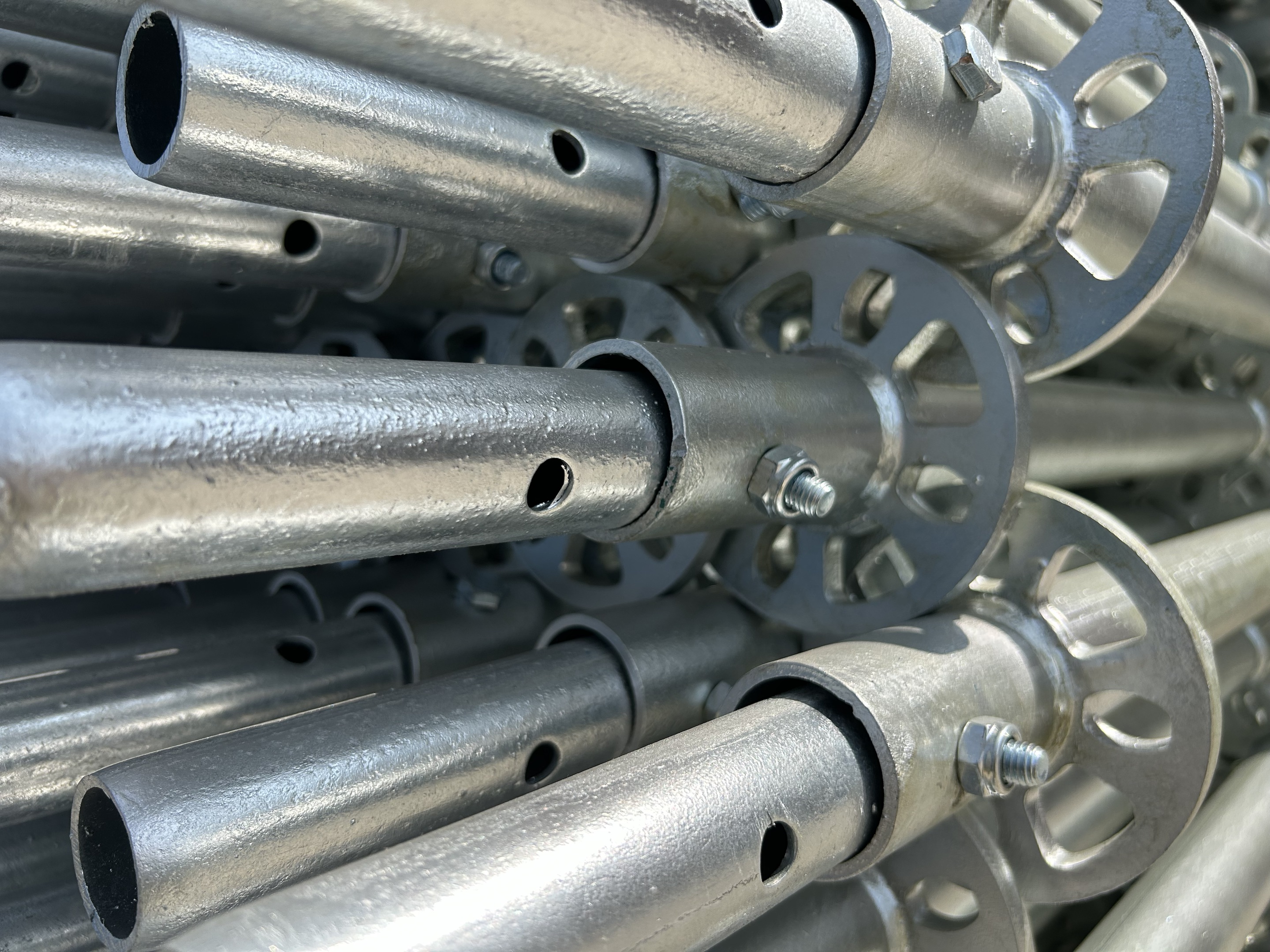

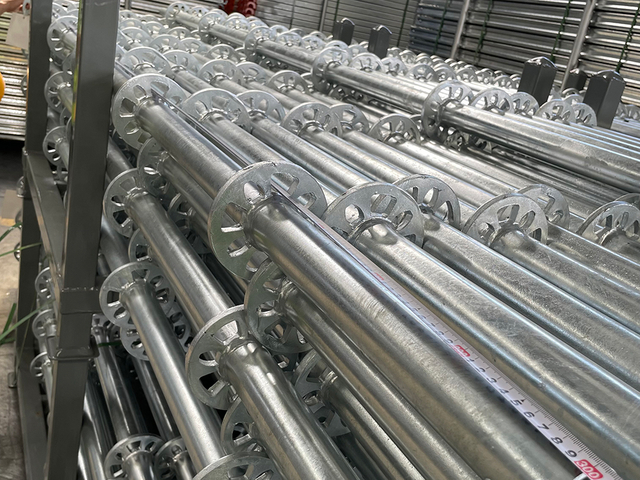

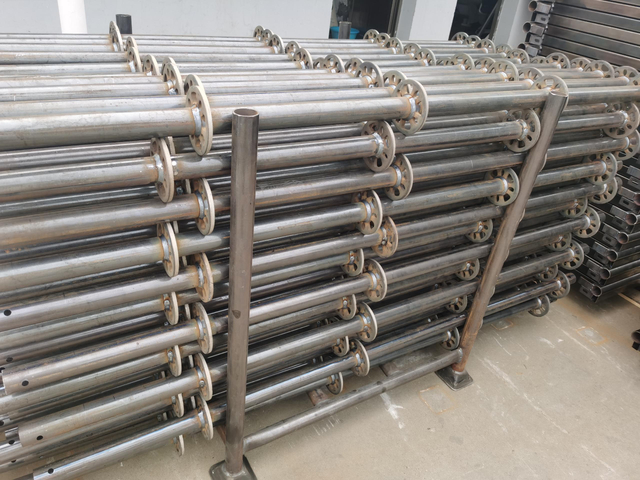

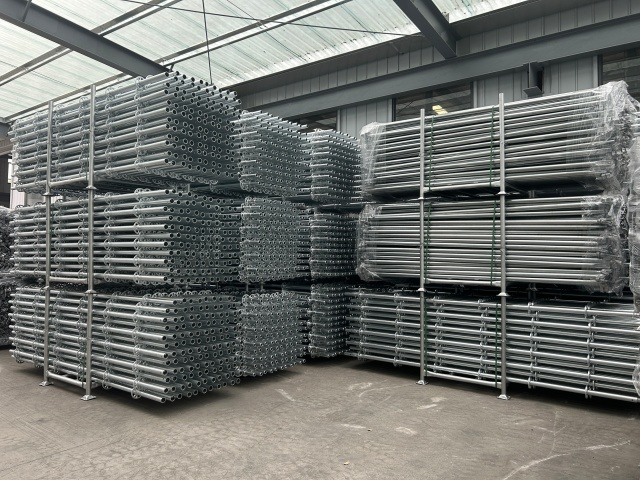

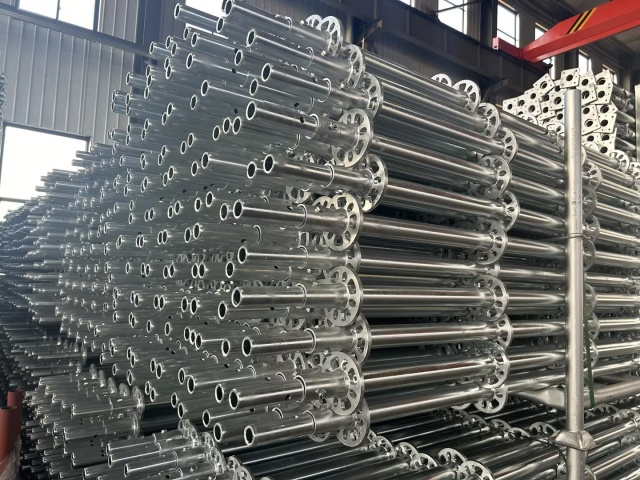

Ringlock Standard

Em uma estrutura de andaime modular, o padrão de andaime ringlock serve como componente vertical. É fabricado em tubo de andaime de aço com diâmetros externos de 48,3 mm e 60 mm, respectivamente. A altura dos padrões neste sistema de disco normalmente varia de 0,5 metros a 4 metros. Os discos são soldados no padrão em intervalos de 500 mm para facilitar a conexão de outros componentes dentro do sistema ringlock – como travessas, suportes diagonais e suportes triangulares.

Ri nglock Vertical / Padrão – com torneira Q345 Tubos de aço 48,3 x 3,2 mm
Código	Item	Diâmetro Externo × Espessura da Parede	Comprimento		Peso
EK-RLS001	Ringlock Standard 0,5m	48,3*3,2/3,25/4,0	0,5m	1'8 '	3,2 kg	7.1lbs
EK-RLS002	Ringlock Standard 1,0m	48,3*3,2/3,25/4,0	0,5m	3'3 '	5,5 kg	12.2 libras
EK-RLS003	Ringlock Standard 1,5m	48,3*3,2/3,25/4,0	1,5m	4'11 '	7,0 kg	15.5 libras
EK-RLS004	Ringlock Standard 2.0m	48,3*3,2/3,25/4,0	2.0m	6'7 '	10,2 kg	22,5 libras
EK-RLS005	Ringlock Standard 2,5m	48,3*3,2/3,25/4,0	2,5m	8'2 '	11,7 kg	25,8 libras
EK-RLS006	Ringlock Standard 3,0m	48,3*3,2/3,25/4,0	3,0m	9'10 '	14,9 kg	32.8 libras

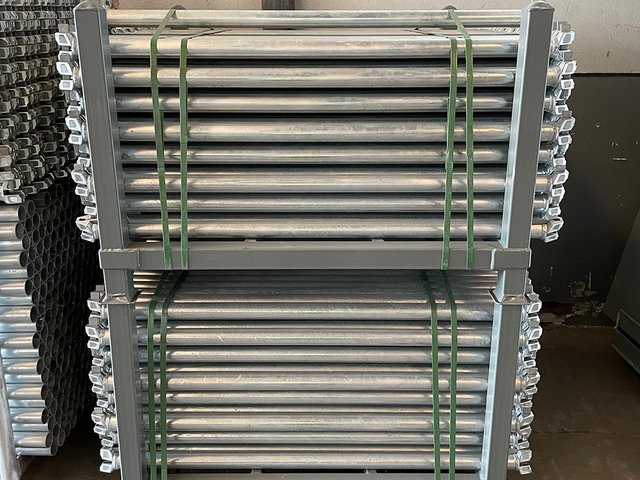

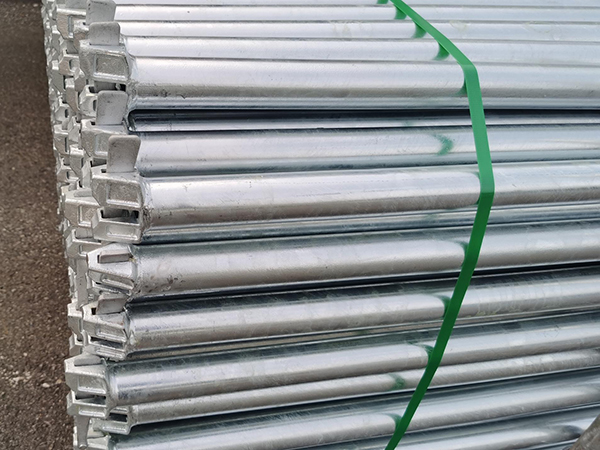

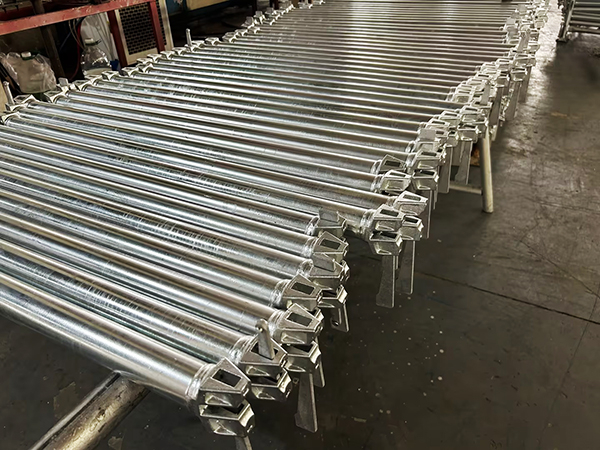

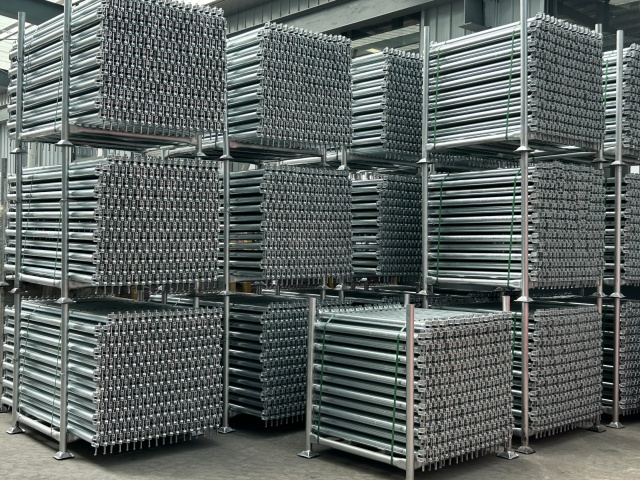

Ringlock Staffolding Ledger

No contexto do andaime ringlock, o livro-razão normalmente se refere especificamente à barra horizontal 'tipo O' do ringlock, servindo como um componente estrutural horizontal dentro do sistema de andaime ringlock. Este andaime ringlock é fabricado com tubos de aço para andaimes com diâmetro externo de 48,3 mm; ambas as extremidades são equipadas com cabeçotes de aço fundido e pinos de cunha, através dos quais o livro é travado com segurança nos orifícios de roseta localizados nos padrões do andaime (postes verticais).

Ringlock Ledger – com torneira Q345 Tubos de aço 48,3 x 3,2 mm
Código	Item	Diâmetro Externo × Espessura da Parede	Comprimento		Peso
EK-RLS001	Livro-razão Ringlock 0,5M	48,3*2,75/3,0/3,2	0,5m	1'8 '	3,2 kg	7.1lbs
EK-RLS002	Livro-razão Ringlock 1.0M	48,3*2,75/3,0/3,2	0,5m	3'3 '	5,5 kg	12.2 libras
EK-RLS003	Livro-razão Ringlock 1,5M	48,3*2,75/3,0/3,2	1,5m	4'11 '	7,0 kg	15.5 libras
EK-RLS004	Livro-razão Ringlock 2.0M	48,3*2,75/3,0/3,2	2.0m	6'7 '	10,2 kg	22,5 libras
EK-RLS005	Livro-razão Ringlock 2,5M	48,3*2,75/3,0/3,2	2,5m	8'2 '	11,7 kg	25,8 libras
EK-RLS006	Livro-razão Ringlock 3.0M	48,3*2,75/3,0/3,2	3,0m	9'10 '	14,9 kg	32.8 libras

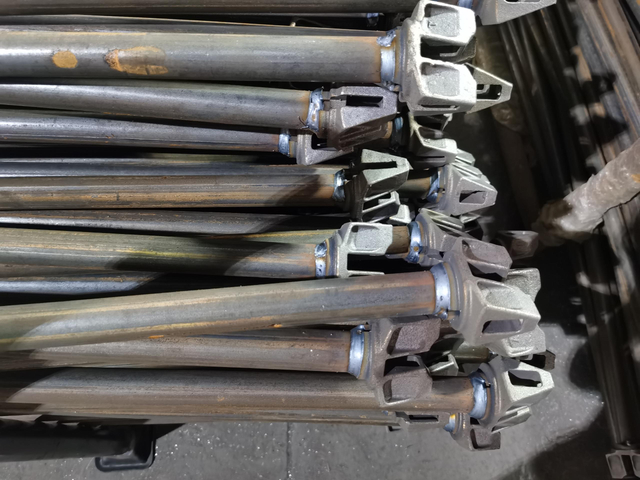

Fim do razão

As extremidades dos ledgers fabricadas pela EK Scaffolding são fundidas em aço ZG230-450, atingindo uma resistência mínima ao cisalhamento da junta de até 25 kN. Usinadas com precisão usando tecnologia CNC, essas extremidades de led apresentam dimensões exatas que garantem um ajuste preciso com os padrões de roseta, minimizando efetivamente a oscilação estrutural. Soldados com máquinas de solda automatizadas Golden Lion, eles alcançam soldas de penetração total caracterizadas por costuras robustas e resistência uniforme, eliminando completamente os riscos associados a soldas perdidas ou fracas. Isto garante que a plataforma do andaime permanece sempre rígida e estável, mesmo em ambientes de trabalho em altitudes superiores a 50 metros.

Comparação de processos de fabricação para extremidades de andaimes Ringlock

Categoria	Extremidade do razão de aço fundido (fundição de investimento)	Extremidade do ledger de aço prensado (estampada/soldada)	Extremidade do livro forjado
Cenários de aplicação	Modelo de exportação convencional; atualmente o estilo mais comum no mercado internacional, frequentemente utilizado em projetos de engenharia de alta qualidade.	Modelo econômico; comumente encontrado em projetos com requisitos de controle de custos extremamente rigorosos.	Modelo de engenharia para serviços pesados; utilizado em sistemas de suporte pesado (por exemplo, pontes, usinas de energia) onde os requisitos de desempenho de segurança são excepcionalmente rigorosos.
Processo de Fabricação	Utiliza o processo de fundição de precisão envolvendo sol de sílica ou vidro solúvel.	Formado pela estampagem de chapas grossas de aço por meio de moldes, que são soldados nas extremidades dos tubos de aço.	Produzido submetendo o material de aço a forjamento em alta temperatura.
Principais recursos	Acabamento superficial liso e precisão dimensional extremamente alta, permitindo um ajuste quase perfeito com a roseta Ringlock.	Estrutura relativamente simples e peso próprio mais leve.	Possui estrutura interna de grãos metálicos mais densa, praticamente sem porosidade ou inclusões de areia.
Vantagens	Alta resistência e excelente consistência; aumenta significativamente a rigidez torcional da conexão do nó.	Custo extremamente baixo e prazos de produção curtos.	Resistência excepcional; tem um desempenho excelente em ambientes extremamente frios ou de alto impacto, sem risco de fratura frágil.
Desvantagens	Nenhum	A área de contato é normalmente menor do que a das extremidades fundidas do razão; mais suscetível à deformação localizada sob cargas pesadas, resultando em durabilidade ligeiramente inferior.	Maior custo de produção; o acabamento externo é normalmente menos refinado do que o dos componentes fundidos.

Especificações de desempenho do acoplador de aço fundido

Diâmetro do tubo	48,3 mm (diâmetro externo do tubo de aço para andaimes padrão)
Peso	0,4kg - 0,6kg
Abertura da mandíbula	11 mm – 12 mm (acomoda discos de 10 mm de espessura)
Diâmetro do furo do pino da cunha	7 mm – 9 mm (compatível com pinos de cunha padrão)
Curvatura do perfil frontal	Corresponde precisamente à curvatura dos padrões verticais de 48,3 mm
Carga de cisalhamento segura	25,0 kN
Resistência à tração final	65,0kN
Penetração de solda	Solda de penetração 100% circunferencial

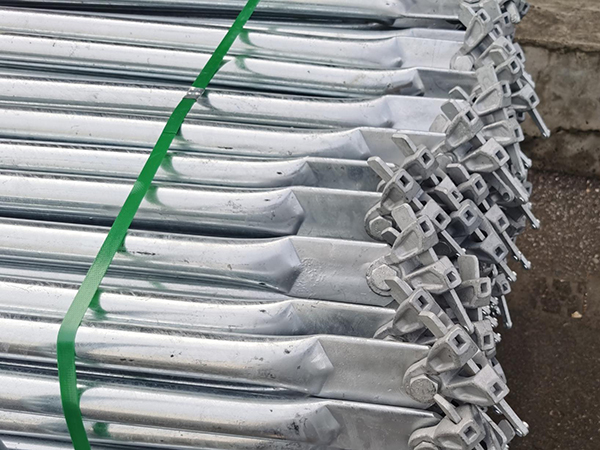

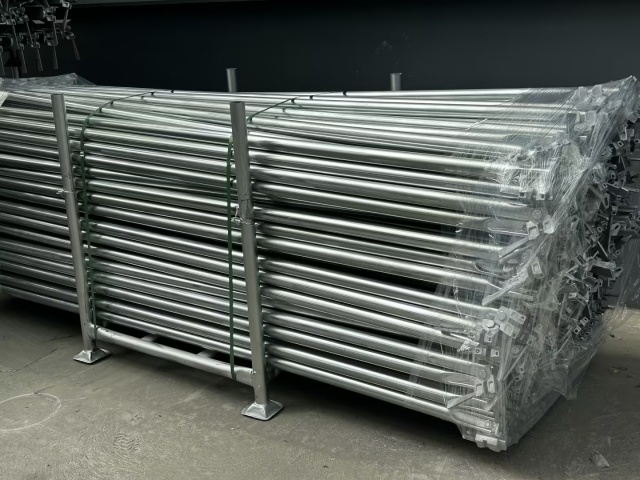

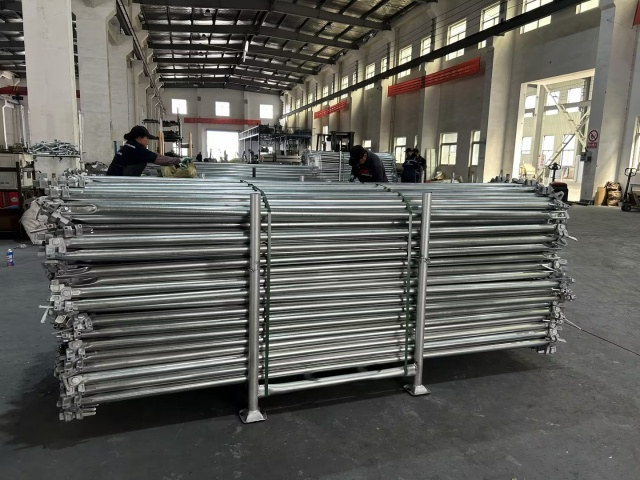

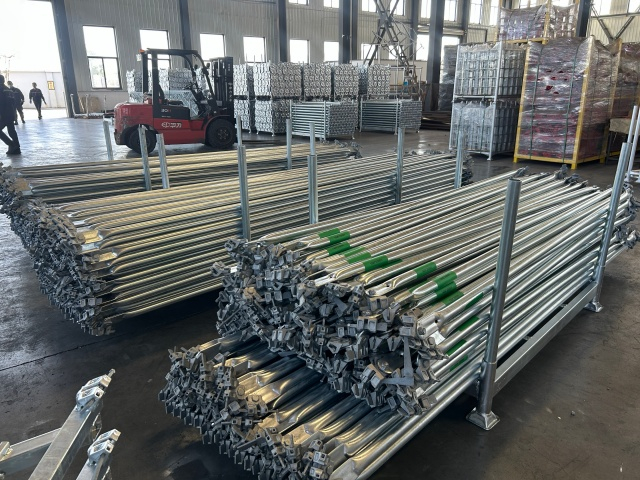

Aparecimento diagonal do toque

A cinta diagonal para andaimes ringlock é uma escora diagonal instalada dentro do plano horizontal. Serve para garantir a estabilidade do sistema de andaime, evitar deformações laterais que podem causar deslocamento do centro de gravidade de suporte e suportar forças laterais durante o processo de construção.

Aparecimento diagonal do toque Q235 Tubos de aço 48,3 x 2,5 mm
Código	Item	Diâmetro Externo × Espessura da Parede	Largura	Altura / elevação	Comprimento	Peso
Ek-rlb001	Cinta Diagonal Ringlock 0,65x2,0M	42,22,5/48,32,75	0,65m	2.0m	2.11m	7,7 kg	17.0 libras
Ek-rlb002	Cinta Diagonal Ringlock 1.07x2.0M	42,22,5/48,32,75	1,07m	2.0m	2,27m	8,2 kg	18.0 libras
Ek-rlb003	Cinta Diagonal Ringlock 1,57x2,0M	42,22,5/48,32,75	1,57m	2.0m	2,55m	9.0kg	19.8 libras
Ek-rlb004	Cinta Diagonal Ringlock 2,13x2,0M	42,22,5/48,32,75	2.13m	2.0m	2,93m	10,1 kg	22.3 libras
Ek-rlb005	Cinta Diagonal Ringlock 2,44x2,0M	42,22,5/48,32,75	2,44m	2.0m	3.15m	10,8 kg	23,8 libras
Ek-rlb006	Cinta Diagonal Ringlock 3,05x2,0M	42,22,5/48,32,75	3,05m	2.0m	3,65m	12,3 kg	27.0 libras

Outros componentes

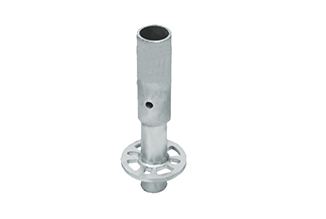

Colarinho de base

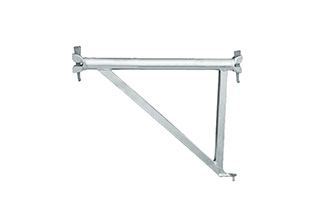

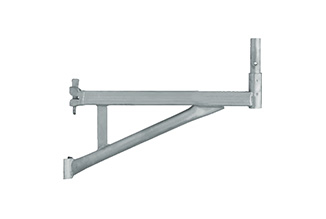

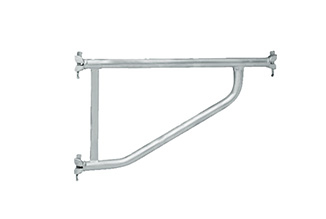

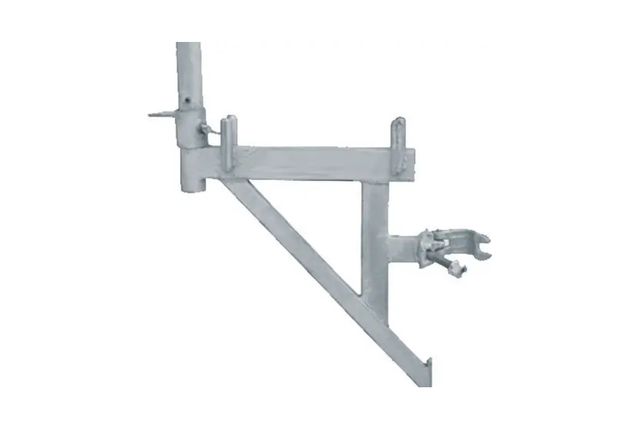

Tripé
Tripé
Tripé
Tripé
Tripé

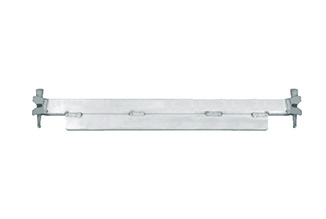

Tinglock Travem

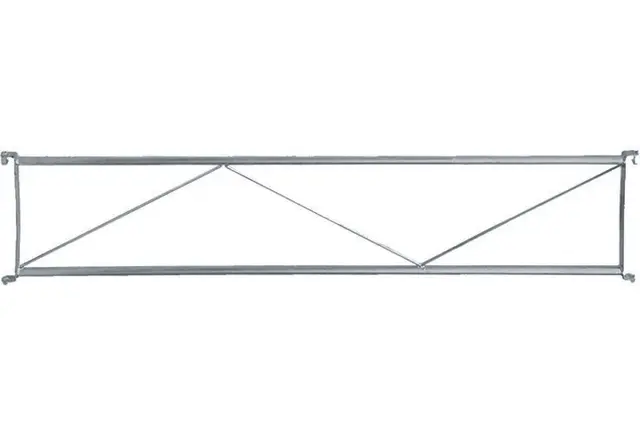

Treliça de ringlock

Outros tamanhos / componentes ou necessidades sob medida, entre em contato conosco.

Componentes de andaimes de alumínio também estão disponíveis:

O processo especial de polimento é feito na abertura padrão interna para tornar a ereção sem problemas:

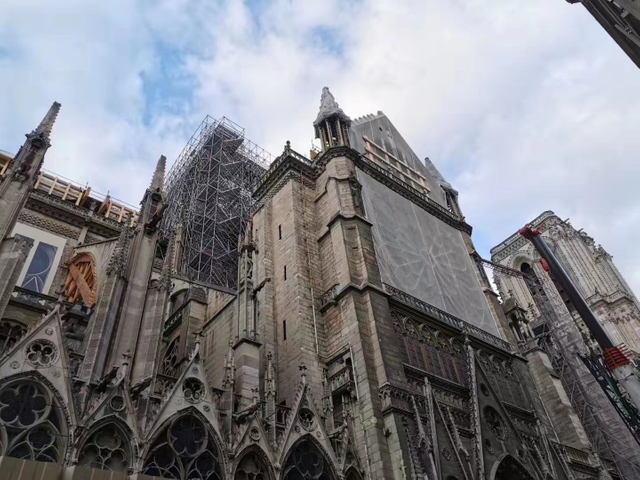

Aplicação do sistema de andaimes

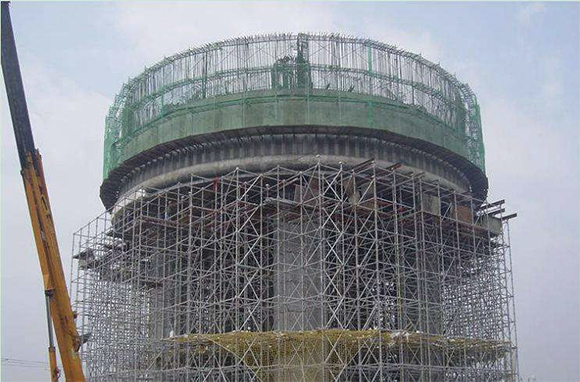

Sistema de andaimes para construção para construção

Ringlock scaffolding system is widely used in general tunnel and other bridge projects, viaducts engineering, plant buildings, elevated water towers, power plants, oil refineries, etc. as well as support design of special workshops, also suitable for overpasses, spans shacks, storage shelves, chimneys, water towers and interior and exterior decoration , Large-scale concert stage, background stand, grandstand, grandstand, modeling stand, Sistema de escada, ereção de palco de festa noturna, arquibancada de jogos esportivos, etc.

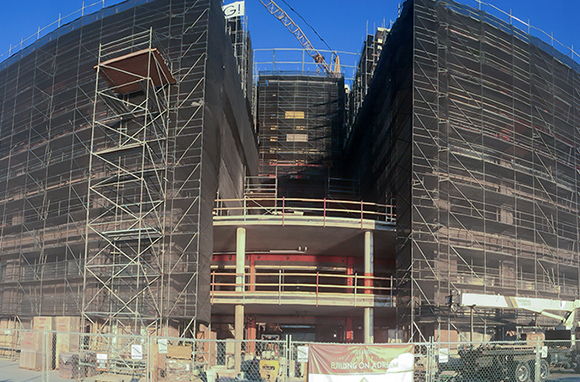

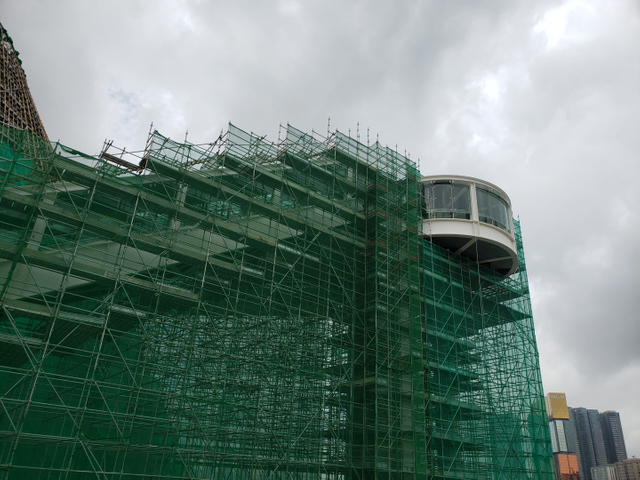

Sistema de andaimes para construção

Menos estruturas, construção e desmontagem convenientes, estrutura básica e componentes especiais, que podem tornar o sistema ringlock adequado para diversos edifícios estruturais; é composto por três tipos de membros: Ringlock Standards , Ringlock Ledgers e Ringlock Diagonals Brace . Esses membros são todos fabricados no fabricante de andaimes EK . Primeiro, este projeto de andaime minimiza o problema de fácil perda e dano das peças móveis dos andaimes tradicionais e reduz a perda econômica da unidade de construção. Em segundo lugar, ele não possui nenhum componente móvel de andaime ringlock, o que evita o tradicional perigo oculto causado pelas partes móveis de travamento do andaime.
Melhores benefícios abrangentes. As séries de componentes são padronizadas para fácil transporte e gerenciamento. Sem componentes dispersos e facilmente perdidos, baixa perda e baixo investimento.

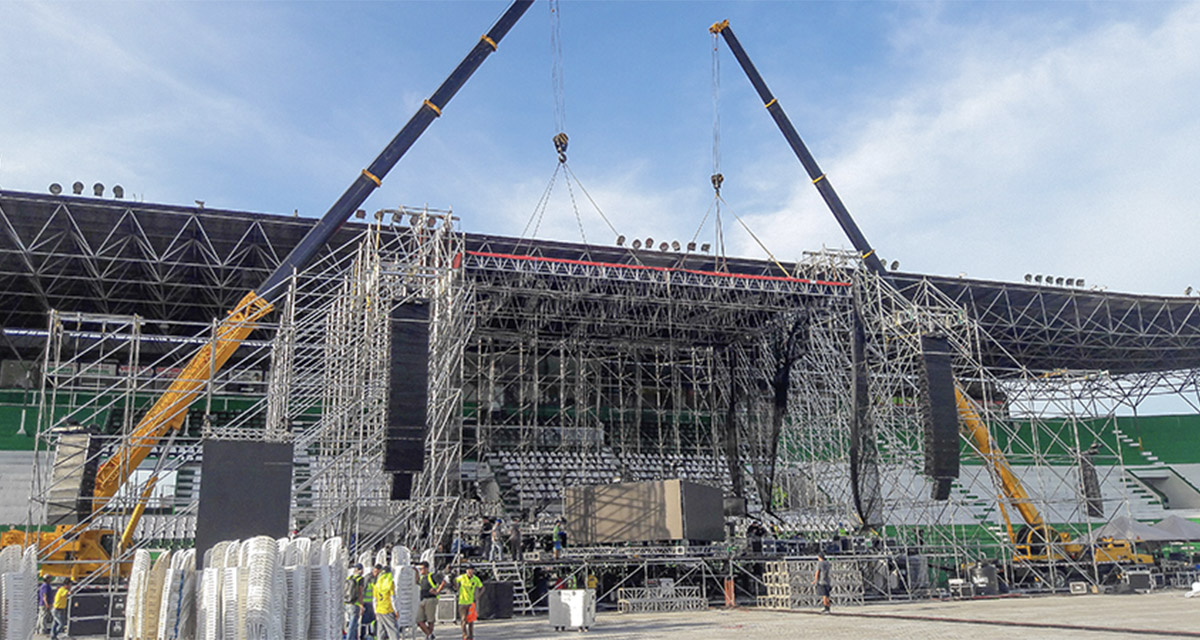

Sistema de andaimes para eventos

Os andaimes do toque podem ser usados com acessórios como tomadas de base ajustáveis , ajustáveis, com conectores U , vigas e cantilevers para obter várias versatilidade.
1) pode ser erguido em qualquer inclinação irregular e fundação escalonada;
2) pode suportar estênceis escalonados;
3) pode ser erguido com passagens e pode ser erguido com beirais e asas;
4) Pode ser usado com molduras de escalada, bancadas móveis e armações de dobras externas. E assim por diante, para obter várias funções de suporte funcional;
5) Ele pode ser usado para configurar vários estágios, suportes de engenharia de publicidade, etc.

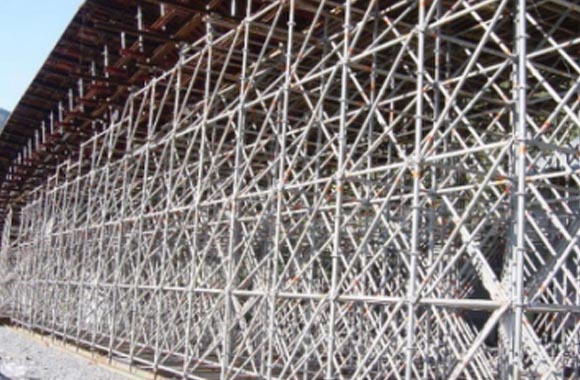

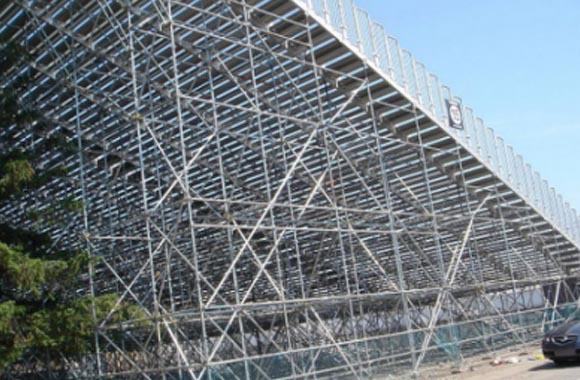

Projetos de andaimes

Nossa capacidade de produção é superior a 20 contêineres mensalmente. Estamos aqui para ajudar a garantir o sucesso de seus projetos.

Campo petrolífero offshore perto de Labuan, Malásia

Refinaria de petróleo no Médio Oriente Asiático

Sistema de assentos para eventos no Vietnã

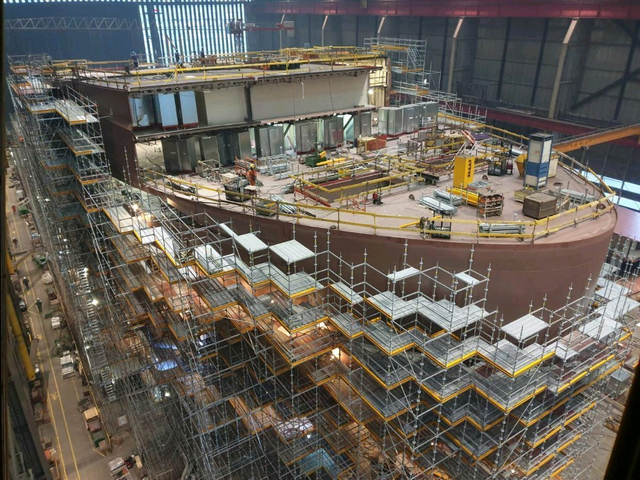

Estaleiro no Norte da China

Catálogo de andaimes do Ringlock

Aqui está o catálogo do sistema EK ringlock. Você pode ver todos os nossos produtos de suporte diagonal ringlock, ledger ringlock e padrão ringlock aqui.

Se você acha que o catálogo de andaimes ringlock não pode satisfazê-lo, também temos arquivos para download.

nome	baixar
Catálogo do sistema Ringlock.pdf	baixar

Grátis para download e consulta

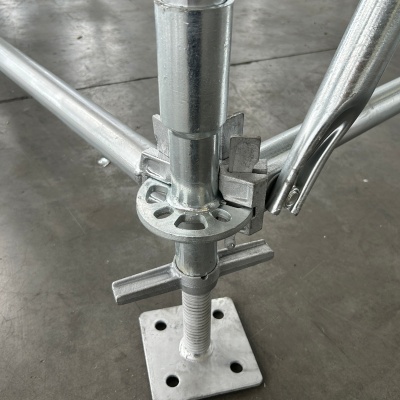

O andaime Ringlock é um mecanismo de travamento automático com inserção independente de cunha. Devido ao intertravamento e à gravidade, o livro-razão não pode ser puxado, mesmo que a cunha não esteja apertada. O livro-razão tem função de travamento automático, que pode ser travado ou removido pressionando a cunha, e a superfície de contato entre a roseta e a extremidade fundida é grande, melhorando assim a resistência à flexão do tubo de aço e garantindo que o padrão não distorce.

O eixo transversal vertical entre o padrão Ringlock e o livro-razão de andaimes Ringlock é de alta precisão e a propriedade de tensão é razoável. Portanto, a capacidade de carga e a rigidez geral são grandes e a estabilidade da estrutura é forte. Cada padrão pode transportar de 3 a 4 toneladas. O número de suportes é muito menor do que o andaime tradicional.

Cumprir os padrões europeus, EUA, australiano e outros. O teste de laboratório será feito pela empresa de terceiros (SGS, TUV…) como requisitos dos clientes.

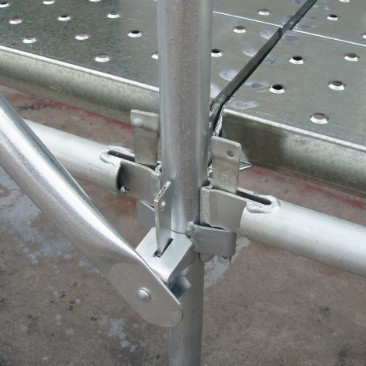

Andaime Ringlock vs. Andaime Cuplock vs. Andaime Kwikstage

Ao selecionar um sistema de andaime modular, fatores como velocidade de montagem, flexibilidade, capacidade de carga e custo devem ser considerados de forma abrangente. Ringlock Scaffolding, Cuplock Scaffolding e Kwikstage Scaffolding são atualmente os três sistemas de andaimes mais utilizados, cada um possuindo suas próprias vantagens exclusivas.
A tabela abaixo descreve as principais diferenças entre esses três sistemas, com o objetivo de ajudá-lo a determinar qual sistema é mais adequado para suas necessidades de construção civil, projetos industriais ou engenharia de infraestrutura.

Tipo	Andaimes de toque	Cuplock andaimes	Andaimes Kwikstage

Método de conexão	Roseta	Copos Superiores e Inferiores	Prensagens em V (ranhuras em V)
Pontos de conexão	8	4	4
Ângulos de conexão	Qualquer ângulo (4 fixos, 4 ajustáveis)	Somente ângulos retos de 90 graus	Somente ângulos retos de 90 graus
Mecanismo de bloqueio	Cunha e pino de travamento automático	CupLock giratório (trava em espiral)	Pino de encaixe/trava por gravidade
Diâmetro do tubo	48,3mm	48,3mm	48,3mm
Espessura da parede	3,2 mm / 3,25 mm / 4,0 mm	3,0 mm / 3,2 mm	3,25 mm / 4,0 mm
Peso	Luz	Médio	Pesado
Acabamento de superfície	Galvanizado por imersão a quente (HDG)	Galvanizado por imersão a quente / pintado	Galvanizado por imersão a quente / pintado
Padrões de segurança	EN 12810/AS 1576	BS 1139/EN 12810	AS/NZS 1576
Capacidade de carga	Extremamente alto (carga axial, excentricidade mínima)	Alto	Médio
Flexibilidade	Extremamente alto	Moderado	Moderado
Velocidade de montagem	Rápido (fixado simplesmente martelando o pino em cunha)	Moderado (requer girar o cuplock; pode exigir a limpeza de detritos dos copos)	Relativamente rápido (estilo de pino drop-in)
Estabilidade Estrutural	Forte; utiliza suportes diagonais para formar estruturas triangulares para estabilidade extremamente alta	Forte	Forte
Custo de manutenção	Baixo (sem peças móveis frágeis)	Moderado (copos propensos a deformação/ferrugem)	Moderado (Pressões V propensas a danos)
Vida útil	10–15+ anos	8–10 anos	5–8 anos
Aplicativos	Construção de pontes, estaleiros, plataformas de petróleo/gás, instalações industriais	Estruturas Lineares, Suporte/Reforço Estrutural, Estruturas Simples	Construção Civil, Projetos de Pintura, Alvenaria, Projetos Comerciais
Principais Mercados	Global (especialmente Europa/EUA, infraestrutura de ponta)	Ásia, Oriente Médio, partes da África	Austrália, Reino Unido, África do Sul

Recomendações de andaimes EK:
1. Vantagens da mecânica estrutural
Ringlock: Apresenta um design de roseta octogonal que alinha os pontos de conexão entre livros e padrões ao longo do eixo central. Este arranjo de suporte de carga centralizado minimiza a tensão excêntrica, resultando em resistência à torção superior e estabilidade estrutural geral em comparação com os sistemas Cuplock.
2. Comparação de eficiência operacional
Com base em dados de campo no local, para projetos de andaimes de escala comparável, os sistemas Ringlock podem ser montados aproximadamente 30% mais rápido que os sistemas Cuplock . A principal razão para esta eficiência reside no design baseado em roseta, que permite que os pinos em cunha sejam fixados simplesmente com martelo; isso elimina efetivamente problemas comuns encontrados em sistemas do tipo copo – como emperramento de componentes, acúmulo de poeira ou corrosão – que podem impedir que os nós do cuplock girem livremente.
3. Recomendações de aplicação de mercado
Andaimes Ringlock : Mais adequados para estruturas complexas que exigem um alto grau de flexibilidade e excepcional capacidade de carga.
Andaimes Cuplock : Uma solução econômica e eficiente para estruturas de andaimes lineares, como os utilizados em trabalhos de fachadas e sistemas de suporte de fôrmas.
Andaime Kwikstage : Um sistema versátil, ideal para projetos de construção em geral com requisitos moderados de suporte de carga.

Por que escolher nosso andaime Ringlock?

Nosso andaime Ringlock é fabricado com aço Q355B de alta resistência, garantindo máxima capacidade de carga para projetos industriais pesados.

Dimensões principais	Andaimes EK	Grau padrão de mercado	Risco Potencial
Matéria-prima	Aço de baixa liga e alta resistência Q355B	Aço carbono Q235 padrão	Baixa capacidade de carga; propenso à instabilidade estrutural na construção de arranha-céus.
Processo Roseta	Placa de aço com 10 mm de espessura / fundição e estampagem de precisão	Placa de 8 mm de espessura ou estampagem de material reciclado	As rosetas são propensas a entortar ou rachar sob carga.
Soldagem	Soldagem automatizada (utilizando padrões verticais “Golden Lion”); soldas completas e uniformes sem rebarbas	Soldagem manual por pontos	Soldas irregulares; fraca resistência ao cisalhamento nos nós, propensos à fratura.
Proteção de superfície	Galvanização por imersão a quente (HDG) ≥ 80μm	Eletrogalvanização ou pintura por spray a frio <20μm	A ferrugem ocorre dentro de 1–2 anos; a corrosão leva a uma redução na espessura da parede.
Dimensões do tubo e espessura da parede	Controle de tolerância positiva (por exemplo, 3,2 mm + 0,1 mm)	Tolerância negativa severa (nominal 3,2 mm, real 2,7 mm)	Discrepâncias nos cálculos de carga criam um risco de colapso estrutural.
Precisão de montagem	Design de pino de cunha com travamento automático; ajuste justo e preciso	Pinos soltos ou dimensões inconsistentes	A estrutura geral do andaime parece instável e instável, comprometendo a segurança do trabalhador.
Padrões de Conformidade	EN 12810/AS/NZS 1576	Nenhuma certificação ou confiança em padrões internos simples
Rastreabilidade de Qualidade	Cada lote inclui um relatório de teste de material e número de lote	Nenhum registro relevante	Incapacidade de rastrear a origem das matérias-primas em caso de acidente.

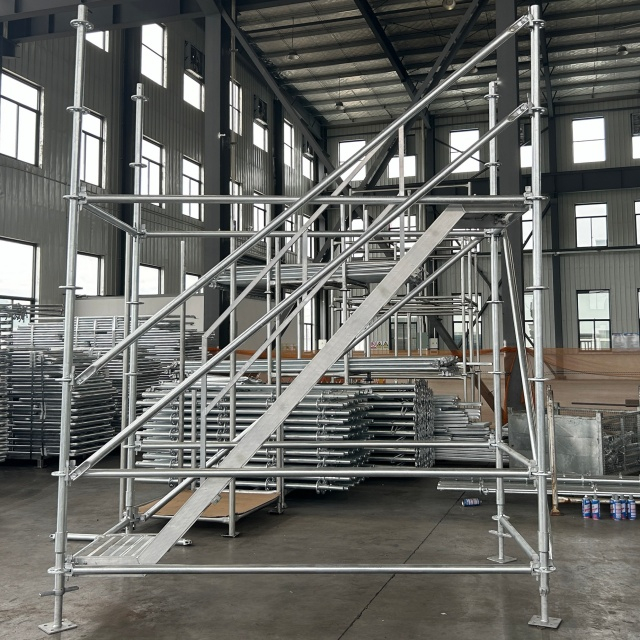

Qual é o processo de instalação do andaime Ringlock?

Processo de instalação

1. Defina o Escopo de Construção: Determine a área de montagem do andaime com base nos desenhos do projeto. Marque o layout e o posicionamento de acordo com as dimensões especificadas, fazendo os ajustes necessários durante a construção com base nas condições reais do local.
2. Instale os suportes de base ajustáveis: certifique-se de que a superfície do solo esteja nivelada e firme. Coloque as placas de base nos locais planejados e coloque os suportes de base ajustáveis sobre elas.
3. Instale os colares de base: Coloque os colares de base (mangas de base) sobre os suportes de base ajustáveis . Ajuste as porcas nos suportes da base para garantir que todos os colares da base estejam alinhados na mesma elevação horizontal.
4. Erga os padrões e os livros-razão: Insira os padrões verticais nos colares da base. Conecte os registros horizontais à roseta ringlock localizada nos padrões e insira os pinos de cunha nos pequenos orifícios nas rosetas para fixar as conexões.
5. Instale suportes diagonais: Os suportes diagonais devem ser instalados em um padrão semelhante a uma grade para aumentar a estabilidade estrutural e garantir que a estrutura do andaime permaneça aprumada e quadrada.
6. Instale a prancha do andaime e a proteção de segurança: Coloque a prancha de aço ( tábua do andaime ) nas barras horizontais. Instale rodapés ao longo das bordas e erga guarda-corpos para garantir a segurança operacional.
7. Monte o segundo nível: Repita as etapas 4 a 6 até que o sistema de andaime ringlock atinja a altura especificada.

Pontos-chave para construção de andaimes Ringlock

1. O comprimento exposto do parafuso de ajuste no macaco de base ajustável não deve exceder 300 mm.
2. Os padrões verticais são normalmente organizados em uma de duas configurações: um padrão de matriz-espiral (semelhante a uma estrutura de coluna em treliça) ou um padrão simétrico de 'figura-oito' (ou padrão simétrico de 'V').
3. Assim que a altura do andaime atingir as especificações do projeto – e antes de despejar o concreto – o sistema de andaime ringlock deverá passar por uma inspeção formal de aceitação.
4. O sistema de andaime ringlock deve atender aos requisitos de projeto, permanecendo nivelado e estável; nenhum componente deve ficar solto ou sem suporte (pendurado).
5. O comprimento de extensão em balanço dos macacos de cabeça em U ajustáveis e dos macacos de base ajustáveis além dos registros horizontais deve aderir estritamente às especificações do projeto.
6. Verifique se os pinos de cunha nos suportes diagonais verticais estão firmemente fixados e alinhados paralelamente aos padrões verticais; da mesma forma, verifique se os pinos de cunha nos livros horizontais estão alinhados perpendicularmente aos livros.
7. Verifique se as posições de instalação, quantidades e configurações de layout de todos os membros estruturais estão em conformidade com as especificações do projeto.
8. Todos os pinos de travamento do andaime ringlock devem estar na posição travada; as seções em balanço devem ser posicionadas com precisão; travessas horizontais e diagonais verticais devem ser totalmente instaladas em cada nível (ou elevador); os pinos de travamento devem estar bem fixados; e todas as medidas de proteção de segurança devem ser totalmente implementadas.
9. As medidas de proteção de segurança adequadas – tais como redes de segurança horizontais – devem cumprir rigorosamente os requisitos descritos no plano de construção especializado.
10. Os registros relativos às atividades de instalação e inspeções de qualidade devem ser mantidos de maneira oportuna e abrangente.

Principais diretrizes de segurança

Equipamento de proteção individual (EPI): Todo o pessoal que executa o trabalho deve usar capacetes de segurança, luvas antiderrapantes e calçados de segurança.
Capacidade de carga e estabilidade: O princípio de estabilidade '4 para 1' deve ser rigorosamente observado; especificamente, na ausência de contraventamentos adicionais, a altura de montagem do andaime não deve exceder quatro vezes a dimensão do lado mais curto da sua base.
Inspeção de Materiais: É estritamente proibido o uso de quaisquer componentes estruturais que estejam danificados, dobrados, deformados ou severamente corroídos.
Compatibilidade de Componentes: Se componentes de fabricantes diferentes forem combinados, uma verificação separada de sua compatibilidade deverá ser realizada.

Perguntas frequentes sobre andaimes Ringlock

Q Como a estrutura de conexão da roseta ringlock garante a estabilidade do sistema?

A Os nós de roseta em nosso sistema de andaimes ringlock permitem conexões em até oito direções dentro de um único plano. O mecanismo de travamento automático das cabeças em cunha garante a formação de uma junta 'semi-rígida'. Uma vez que a cunha é cravada com um martelo, ela gera uma força de pré-tensão extremamente alta na junta, minimizando assim o deslocamento (ou seja, o efeito P-Delta); em comparação com os sistemas Cuplock ou Kwikstage, este projeto estrutural oferece rigidez torcional superior.
Q O seu sistema de andaime ringlock é compatível com produtos de outras marcas importantes (por exemplo, Layher)?

A A compatibilidade é de fato uma preocupação comum entre nossos clientes. Nosso sistema de andaime ringlock apresenta um design padrão de roseta de 8 furos e utiliza tubos de aço com diâmetro de 48,3 mm. Embora suas dimensões sejam compatíveis com muitos sistemas de andaimes reconhecidos mundialmente, recomendamos fortemente consultar nossos engenheiros antes de misturar componentes de diferentes fabricantes para garantir a rigidez das juntas e a segurança e conformidade geral do sistema.
Q Qual é a vida útil aproximada do revestimento galvanizado por imersão a quente (HDG) em ambientes corrosivos?

A Todos os nossos componentes passam por um rigoroso processo de galvanização por imersão a quente de acordo com a norma ISO 1461, alcançando uma espessura média de revestimento de zinco de ≥80 μm. Em ambientes industriais ou costeiros típicos, este revestimento oferece proteção contra corrosão por até 15 a 20 anos—um nível de desempenho significativamente superior ao de produtos comparáveis tratados com pré-galvanização ou pintura.
Q Por que você escolhe o aço Q355B em vez do aço Q235 padrão?

A Q355B (S355JR) é um aço de alta resistência e baixa liga com limite de escoamento significativamente superior ao do aço Q235. Ao utilizar este material, nossos padrões de andaimes Ringlock são capazes de suportar cargas mais pesadas enquanto permanecem leves - reduzindo assim efetivamente os custos de transporte e aliviando a intensidade do trabalho. Nas áreas de construção de arranha-céus e andaimes industriais, o aço Q355B é amplamente reconhecido como o 'padrão ouro' na indústria.
Q O seu andaime Ringlock atende aos padrões internacionais de segurança?

A Sim. Todos os nossos produtos são projetados, testados e certificados de acordo com EN 12810-1/2 (Padrões Europeus), ANSI/SSFI SC100-5/05 (Padrões dos EUA) e AS/NZS 1576 (Padrões da Austrália/Nova Zelândia). Para cada lote de mercadorias, fornecemos Relatórios de Teste de Materiais (MTR) abrangentes e informações de rastreabilidade de lote para garantir a segurança e integridade estrutural durante a construção no local.
