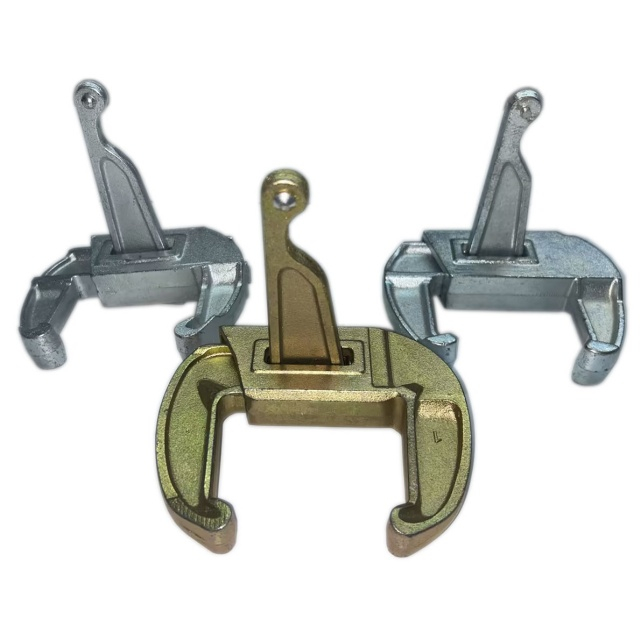

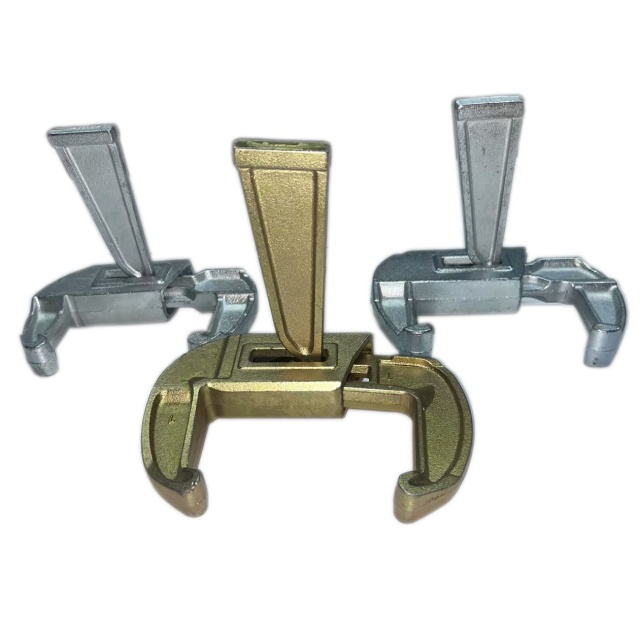

Grampos de travamento de cofragem tipo Wedg

Também conhecidos como grampos de travamento para painéis grandes ou fixadores de fôrma, os grampos de fôrma tipo cunha são componentes essenciais dos sistemas de fôrma . Eles utilizam principalmente um mecanismo de travamento baseado em cunha para integrar as funções de alinhamento, aperto e prevenção de vazamentos para painéis de fôrma.

Componentes Estruturais:

Garras de fixação em forma de C/arco fundidas ou forjadas: Engatam as armações de borda ou flanges de dois painéis de fôrma adjacentes.

Pino de condução em forma de cunha (com alça): Passa verticalmente pelo corpo da pinça; o martelamento impulsiona a cunha para baixo, utilizando o princípio mecânico de travamento automático do plano inclinado para gerar uma poderosa tensão interna, comprimindo firmemente a junta da fôrma.

Tratamento de Superfície:

Zinco Amarelo/Colorido (Centro): Zinco colorido galvanizado ou passivação com cromato amarelo; oferece resistência superior à ferrugem e alta distinção visual.

Prata/Zinco Branco ou Galvanizado (Lados Esquerdo e Direito): Zinco branco galvanizado ou galvanização a frio; apresenta um acabamento brilhante e oferece resistência básica à corrosão.

Etapas de instalação:

Enganchar as duas garras do grampo nos rebordos dos painéis de cofragem adjacentes;

Golpeie a alça superior em forma de cunha firmemente para baixo com um martelo;

O mecanismo de cunha aciona o grampo para apertar para dentro, garantindo um travamento perfeito, nivelado e seguro entre os painéis;

Para desmontar, basta bater na parte inferior da alça em forma de cunha para cima com um martelo para liberar rapidamente a trava.
