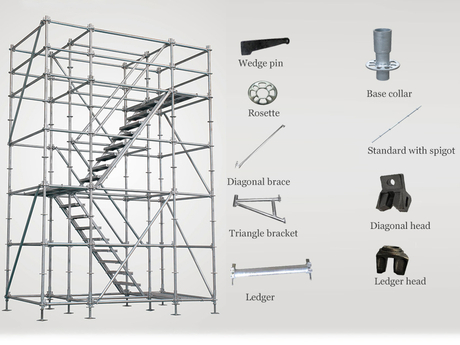

O sistema de andaimes ringlock consiste em vários componentes principais, incluindo padrões ringlock, livros, suportes diagonais, tábuas de andaimes, macacos em U, macacos de base, treliças e escadas. Esses componentes podem ser conectados com segurança usando um mecanismo de travamento. Este guia fornecerá uma introdução detalhada a cada peça do sistema de andaimes ringlock.

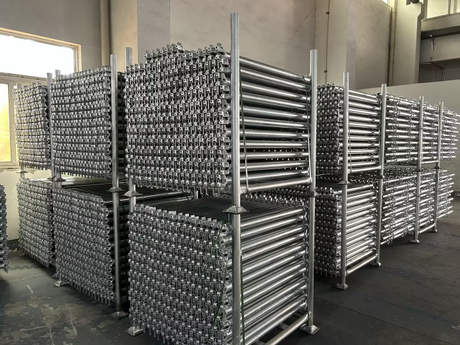

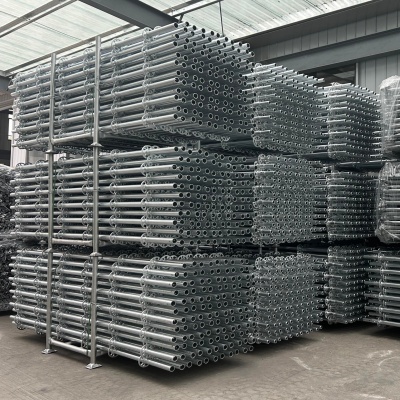

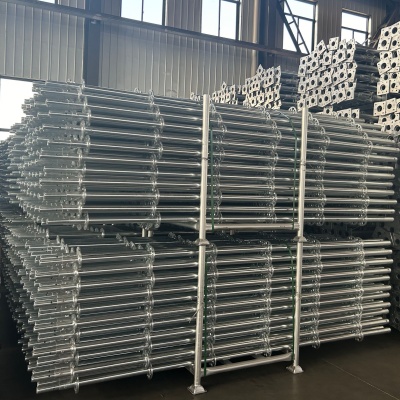

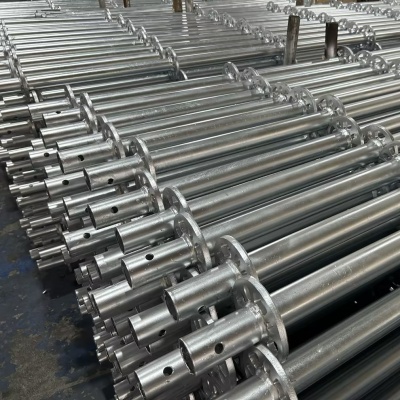

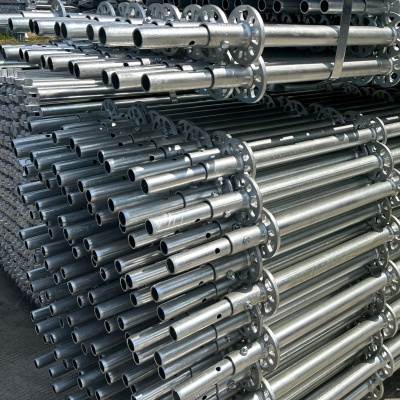

Ringlock Standard
Os padrões Ringlock são os componentes de suporte vertical do sistema de andaimes. Cada padrão de ringlock possui nós de andaimes circulares soldados em intervalos de 500 mm, usados para conectar componentes como livros de ringlock e suportes diagonais de ringlock. Os padrões Ringlock são conectados usando conectores internos. Oferecemos dois tipos de padrões ringlock: com e sem conectores internos.
Especificações padrão:
Comprimento: Os comprimentos comuns são 0,5 metros, 1 metro, 1,5 metros, 2 metros, 2,5 metros e 3 metros.
Material: aço de alta resistência Q235 ou Q345
Diâmetro: 48,3 mm
Tratamento de superfície: Galvanizado
Padrão Ringlock sem torneira
Padrão Ringlock com torneira

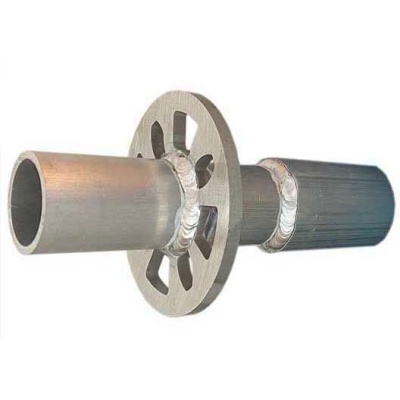

Colar da base do toque
O colar de base ringlock é um componente fundamental do sistema de andaimes ringlock. Consiste em um nó circular, um tubo de diâmetro interno de 48,3 mm (para conexão ao conector de base) e um tubo externo de 57 mm (para conexão ao padrão ringlock). Normalmente é usado para conectar o padrão ringlock e o conector de base, garantindo uma base estável para o andaime.
Especificações do colar básico:
Dimensões: Os tamanhos comuns incluem 240 mm e 430 mm; tamanhos personalizados também estão disponíveis mediante solicitação.
Peso: Aproximadamente 2-3 kg
Material: aço de alta resistência Q235 ou Q345
Tratamento de superfície: galvanizado

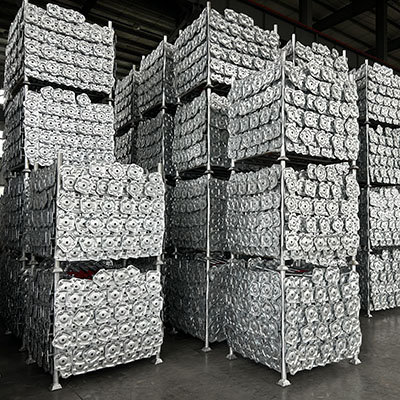

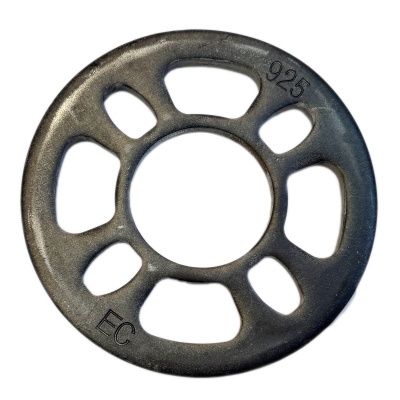

Ringlock Rosette
A roseta ringlock é um componente importante dos postes verticais do sistema de andaimes ringlock. Ele é soldado ao padrão ringlock e se conecta a componentes como livros de ringlock, suportes diagonais de ringlock e suportes de ringlock. A roseta ringlock possui oito furos, permitindo conexões em oito direções, possibilitando montagem flexível de sistemas de andaimes em diversos formatos.
Especificações da Roseta:
Espessura da parede: 8-10 mm
Diâmetro: 120mm
Material: placa de aço de alta resistência Q235 ou Q345
Tratamento de superfície: Galvanizado

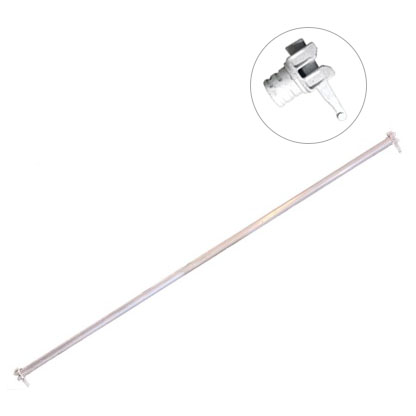

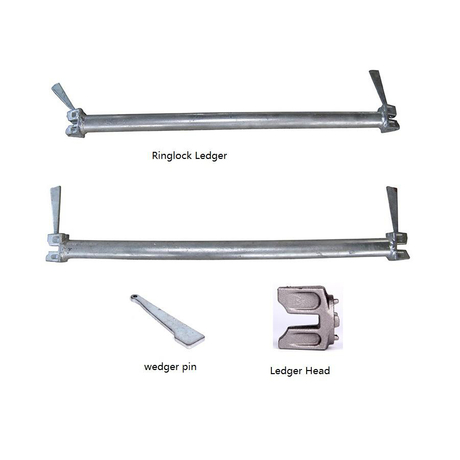

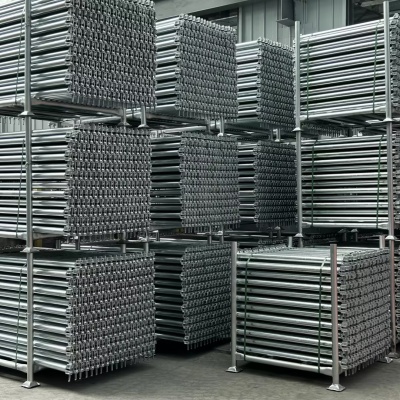

Ringlock Ledger
O ledger ringlock é um componente de suporte horizontal no sistema de andaimes ringlock, usado para conectar os padrões e construir a estrutura do sistema ringlock, melhorando a resistência do andaime à deformação. O livro-razão ringlock possui cabeças de barra cruzada soldadas em ambas as extremidades, que podem ser rapidamente inseridas e travadas na roseta ringlock no padrão ringlock. Este método torna o processo de instalação do sistema de andaimes mais rápido e eficiente.
Especificações do razão:
Comprimento: Os comprimentos comuns incluem 0,3 m, 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m e 2,5 m.
Diâmetro: 48,3 mm
Material: aço de alta resistência Q235 ou Q345
Tratamento de superfície: Galvanizado

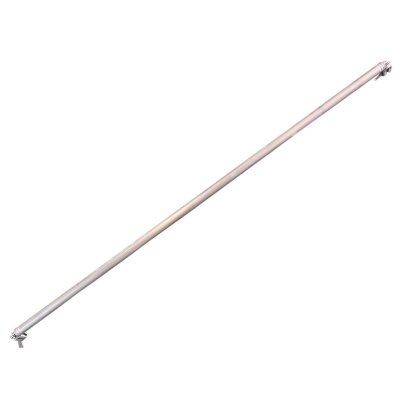

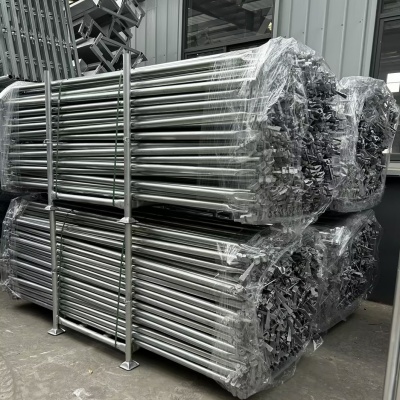

Aparecimento diagonal do toque
Os colchetes diagonais Ringlock são usados para conectar diagonalmente os livros-razão Ringlock e os padrões Ringlock. Ao utilizar diferentes nós de suporte, formam um sistema de suporte triangular mais forte, aumentando a resistência e a estabilidade do sistema de andaime. Ambas as extremidades da cinta diagonal Ringlock são soldadas com estruturas em forma de cunha que podem ser inseridas diretamente na roseta Ringlock no padrão Ringlock.
Especificações da cinta diagonal:
Comprimento: 1 metro a 3 metros, geralmente personalizado de acordo com o comprimento do padrão Ringlock e do razão.
Diâmetro: 48,3 mm
Material: aço de alta resistência Q235 ou Q345
Tratamento de superfície: Galvanizado

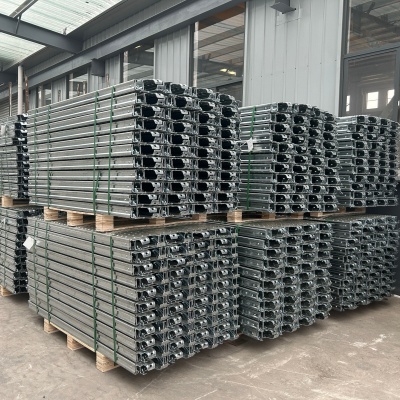

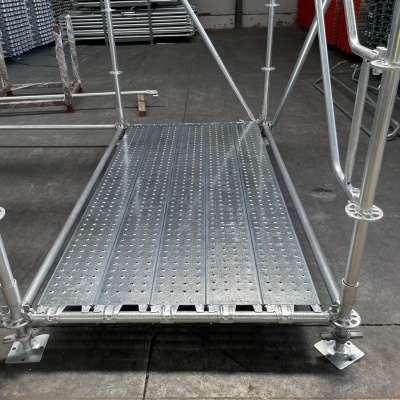

Placa de caminhada de andaimes
As tábuas de andaimes, que servem como principal plataforma de trabalho para o sistema de andaimes ringlock, são normalmente feitas de aço ou alumínio. Requerem tratamento superficial antiderrapante e anticorrosivo e possuem alta capacidade de carga e superfície antiderrapante. As tábuas de andaime são equipadas com ganchos de segurança em ambas as extremidades para fixá-las com segurança aos registros de ringlock, garantindo a segurança do trabalhador e a estabilidade da plataforma.
Especificações da prancha de caminhada:
Comprimento: Disponível em vários comprimentos, normalmente de 1 metro a 3 metros.
Largura: 0,3 metros a 0,5 metros
Material: aço de alta resistência Q235 ou Q345
Tratamento de superfície: Galvanizado, com design perfurado antiderrapante para drenagem, propriedades antiderrapantes e anticorrosivas.

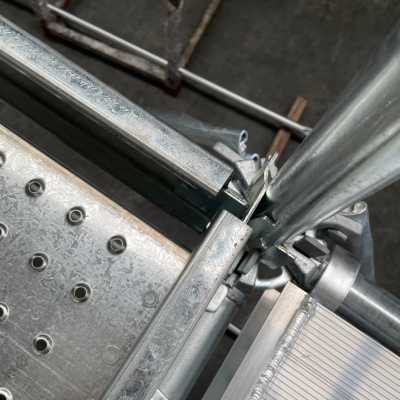

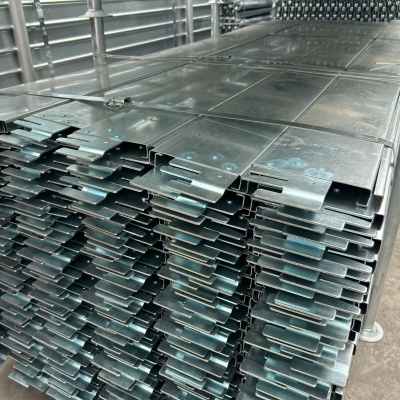

Tiro com tambor
Os rodapés Ringlock são barreiras verticais instaladas ao longo das laterais das plataformas de andaimes ou áreas abertas. Através de um design interligado, envolvem a área da plataforma, evitando que ferramentas e equipamentos caiam da plataforma, proporcionando proteção adicional de segurança para trabalhos em altura em andaimes.
Especificações da placa do dedo do pé:
Comprimento: 0,4 metros - 3 metros
Largura: 152mm
Material: aço de alta resistência Q235 ou Q345
Tratamento de superfície: Galvanizado

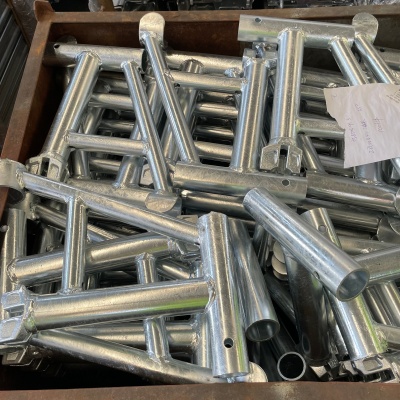

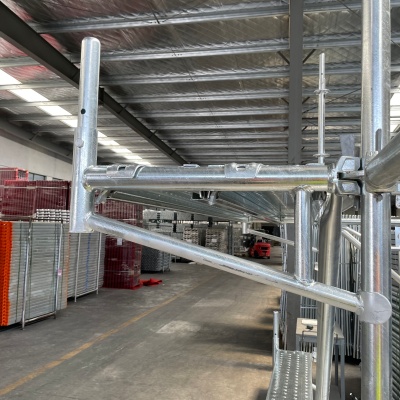

Suporte de anel
Os suportes Ringlock são ferramentas essenciais para estender com segurança plataformas de trabalho ou plataformas de acesso. O uso desses suportes Ringlock para conectar com padrões e livros de ringlock permite que as placas de andaimes se estendam além da estrutura principal, proporcionando aos trabalhadores um espaço extra crucial para ficar de pé ou para armazenar ferramentas e materiais necessários ao longo das bordas.
Especificações do suporte:
Dimensões: O tamanho padrão é 300 mm x 200 mm
Material: aço galvanizado Q235
Tratamento de superfície: Galvanizado

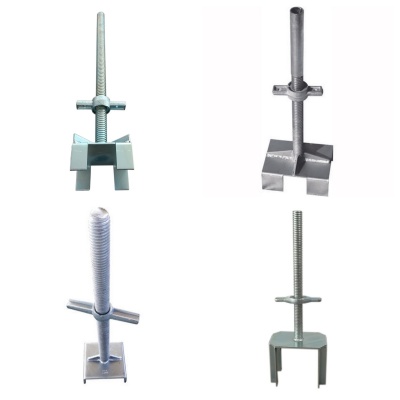

Cabeça Jack
O macaco tipo U é instalado na parte superior do andaime e tem altura regulável, utilizado para sustentação de vigas. Permite ajustes finos de altura durante a construção.
Especificações do conector principal U:
Dimensões: A altura normalmente é ajustável entre 300 mm e 600 mm.
Peso: Aproximadamente 7-10 kg.
Material: Aço de alta resistência.
Tratamento de superfície: Galvanizado.

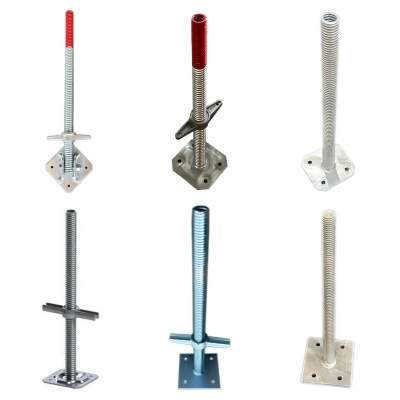

Jack de base
Os macacos de base são instalados na parte inferior do sistema de andaime para apoiá-lo. A altura do andaime pode ser ajustada girando as porcas, e os macacos da base também proporcionam estabilidade ao sistema.
Especificações do conector base:
Altura: 300-1500mm
Placa base: 300-500mm
Material: aço Q235
Tratamento de superfície: Galvanizado, pintado

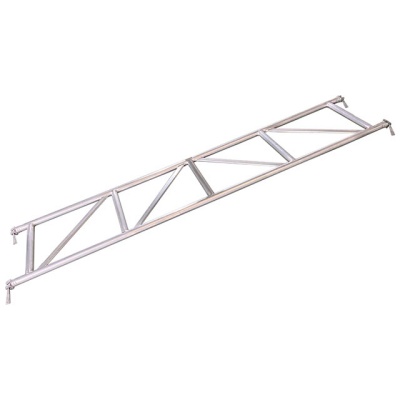

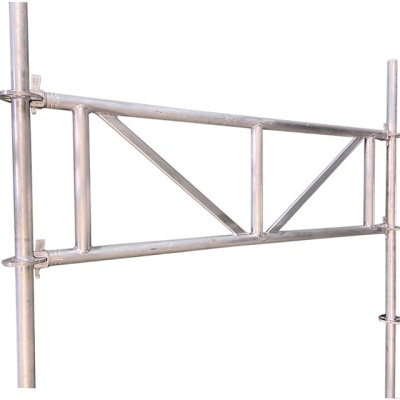

Treliça de ringlock
A treliça Ringlock é um componente horizontal do sistema de andaimes Ringlock, composto por múltiplas hastes de aço formando uma estrutura triangular estável. Oferece maior capacidade de carga em comparação com os ledgers ringlock.
Especificações da treliça Ringlock:
Tamanho: 1-3 metros
Peso: Aproximadamente 10-15 kg
Material: aço Q235 ou Q345

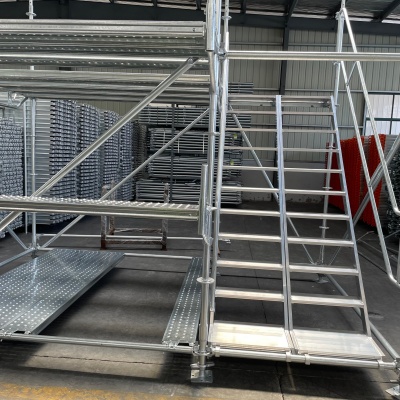

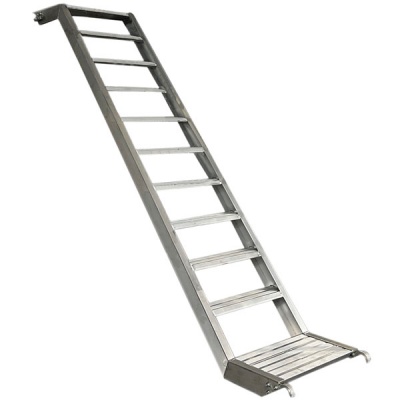

Escada de andaimes
As escadas de andaime podem ser conectadas diretamente ao sistema de andaime, integrando-se perfeitamente à estrutura do andaime para criar acesso em vários níveis. Eles apresentam plataformas, seções de escadas e pontos de entrada e saída convenientes, proporcionando acesso seguro aos trabalhadores.
Especificações da escada de andaime:
Dimensões: As alturas comuns são 2 metros e 3 metros.
Material: Liga de alumínio ou aço.
Tratamento de superfície: galvanizado
Perguntas frequentes
P: O espaçamento entre os discos verticais é fixo?
R: Os discos verticais são soldados em intervalos iguais. O espaçamento padrão é de 500mm (recomendado pelas normas nacionais). Para cenários especiais, espaçamentos de 300mm/600mm/1000mm podem ser personalizados.
P: Quais são as especificações para o comprimento das barras horizontais? Eles podem ser personalizados?
R: Os comprimentos comuns para barras horizontais são: 0,5m, 1,0m, 1,5m, 2,0m, 2,5m e 3,0m para atender a diferentes requisitos de vão de andaimes. Comprimentos não padronizados (como 3,5m e 4,0m) podem ser personalizados.
P: Os colchetes diagonais podem ser omitidos, usando apenas montantes e barras horizontais?
R: É expressamente proibido omitir os contraventamentos: Os contraventamentos são componentes essenciais para a resistência do andaime aos deslocamentos laterais e ao tombamento. Uma estrutura de andaime que utiliza apenas montantes e barras horizontais é uma “estrutura rígida” com rigidez lateral extremamente baixa. Sob cargas de construção e de vento, os andaimes são altamente suscetíveis ao colapso, violando as normas nacionais de segurança.
