Os acopladores de manga são acessórios externos de andaimes que estendem o comprimento dos tubos de aço do andaime sem afetar a estabilidade estrutural do andaime, proporcionando assim continuidade axial e resistência à carga. Este artigo fornecerá uma introdução detalhada aos acopladores de luva, seus cenários de aplicação e como usá-los corretamente.
O que são acopladores de manga?
Os acopladores de manga, também conhecidos como conectores ou acopladores externos, são componentes-chave em sistemas de andaimes, usados para conectar tubos de andaimes com um diâmetro externo de 48,3 mm de ponta a ponta. Eles podem conectar duas barras verticais verticalmente, duas barras horizontais horizontalmente ou duas barras diagonais na diagonal. Os acopladores de manga são normalmente feitos de placas de aço de alta resistência com 4 mm de espessura por meio de processos de estampagem ou forjamento, atendendo aos padrões EN74 ou BS139 e alcançando desempenho Classe B para serviços pesados com uma resistência ao deslizamento superior a 9 kN.
Especificações comuns
Nome | Acoplador de manga |
Padrão | EN74 Classe B e BS1139 |
Material | Q235 forjado ou estampado em aço |
Cor | Dourado ou branco |
Especificações | tubo de aço para andaimes de 48,3 mm × 48,3 mm |
Grossura | 3,5 mm |
Peso | 1,0 kg |
Fixadores | Parafusos e porcas de alta resistência (por exemplo, rosca BSW de 1/2 polegada) |
Carga nominal | Até 20 kN |
Tratamento de superfície | Eletrogalvanizado, galvanizado por imersão a quente |
Resistência ao deslizamento | 9 livros |
Marcação OEM | Personalização disponível |
Aplicativos | Construção |
MOQ | 1000 peças |
Prazo de entrega | 20 dias após ter recebido o depósito ou carta de crédito (L/C) |
Embalagem | 25 peças/saco, 1000 peças/palete, 20 paletes/recipiente de 20 pés |

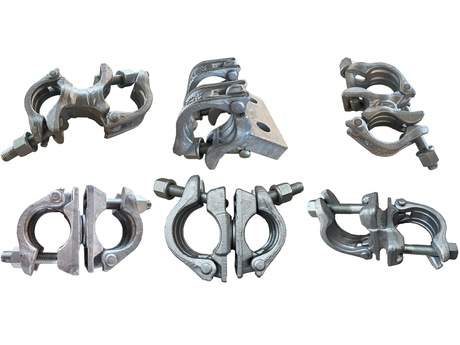

Tipos de acopladores em andaimes e diferenças em relação aos acopladores de manga
Existem vários tipos de acopladores de andaimes usados em andaimes, geralmente categorizados como acopladores giratórios e acopladores em ângulo reto.
Tipo de acoplador | Função | Vantagens | Desvantagens |
Acoplador de manga | Fixado externamente, estendendo o comprimento do tubo de aço | Amplamente utilizado, estável, econômico | Requer alinhamento preciso |

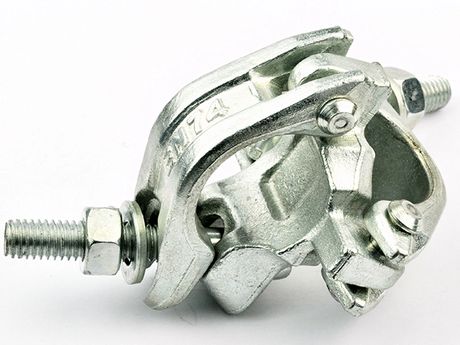

Acoplador giratório | Permite conexões em qualquer ângulo | Flexível, adaptável | Instalação relativamente complexa |
Acoplador de ângulo reto | Permite conexões em ângulo reto | Fácil instalação, fundação estrutural | Flexibilidade limitada |
Quais são as classificações e diferenças dos acopladores de manga?
Acoplador Manga Estampada: Também conhecido como acoplador manga padrão, é um acoplador leve e econômico feito de placas de aço de alta resistência por meio de estampagem, proporcionando conexões ponta a ponta para fundações.
Acoplador de luva forjada: Também conhecido como conexão de luva para serviços pesados, é adequado para aplicações de alta carga e é a escolha ideal para ambientes de construção rigorosos.
Além disso, de acordo com os padrões, os acopladores podem ser divididos em acopladores de luva padrão britânico e acopladores de luva EN74 Classe B.

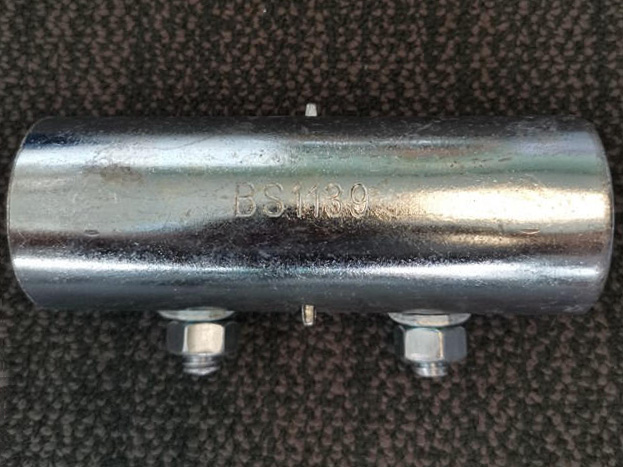

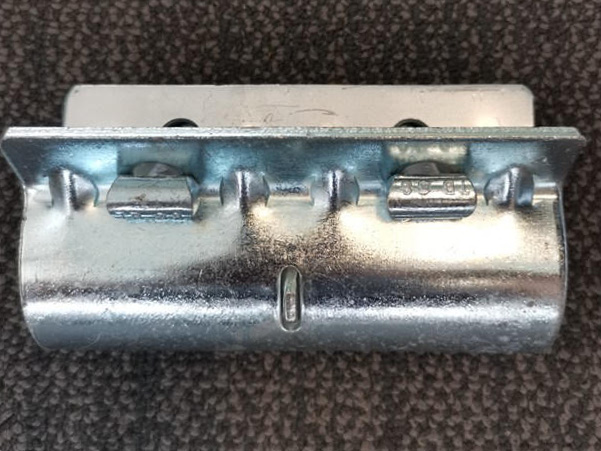

Acopladores de luva padrão britânico: Um tipo padrão amplamente utilizado.

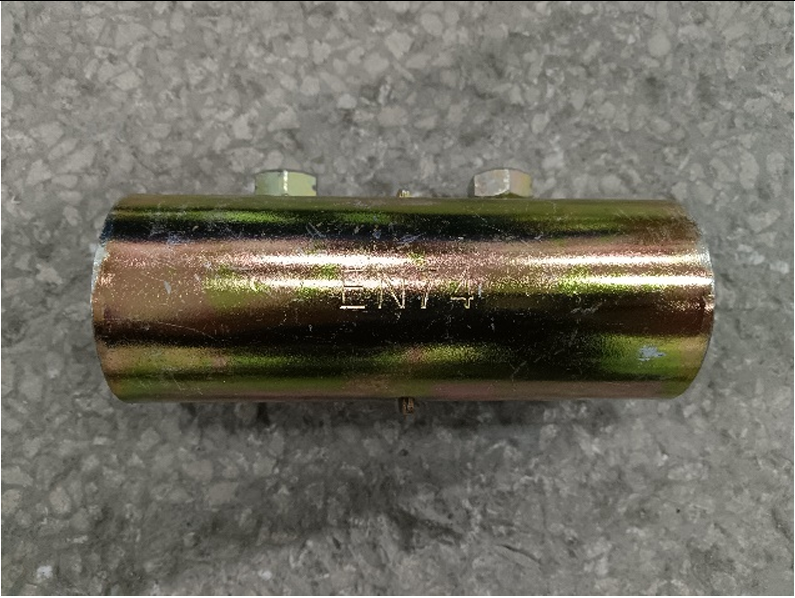

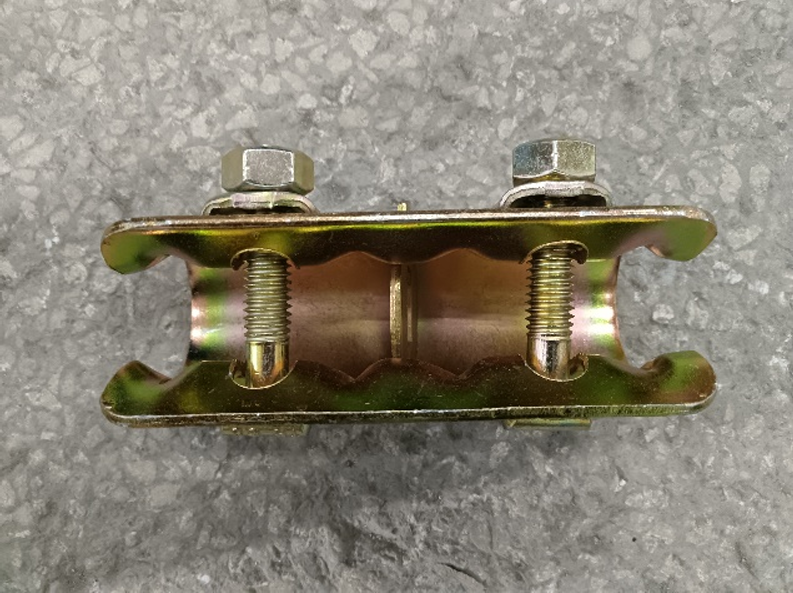

Acopladores de manga EN74 Classe B: Acopladores com maior desempenho antiderrapante e capacidade de carga em comparação com os acopladores Classe A.
Todos os modelos são projetados especificamente para andaimes de tubos de aço com diâmetro externo de 48,3 mm, garantindo intercambialidade perfeita em canteiros de obras.
Quais são as vantagens dos acopladores de manga?
Comprimento estendido: Os acopladores de manga podem estender o comprimento dos tubos de andaimes sem adicionar estruturas de suporte extras.
Estabilidade: Fornece uma conexão forte e segura entre tubos de aço.
Versatilidade: Adequado para diversas configurações de andaimes.
Economia: Em comparação com a emenda de vários tubos de aço mais curtos, o uso de acopladores de manga costuma ser mais econômico.
Onde os acopladores de manga podem ser usados?
Os acopladores de manga são comumente usados em projetos que exigem comprimento ou altura de andaimes estendidos, como:
Construção de edifícios altos: Em projetos de construção de edifícios altos, os andaimes geralmente precisam ser erguidos em alturas extremamente altas.
Projetos de manutenção de pontes: Em projetos de manutenção e reparo de pontes, os andaimes precisam percorrer longas distâncias.
Plantas Industriais: Em ambientes industriais onde é necessário montar andaimes para trabalhos de manutenção e reparos.
Como usar os acopladores de manga corretamente?
Guia de instalação do acoplador de manga
Preparação: Certifique-se de que os tubos de aço a serem conectados estejam limpos e livres de detritos e que as superfícies das juntas dos tubos sejam lisas para um encaixe perfeito.
Alinhamento: Alinhe os dois tubos de aço de ponta a ponta.
Instalação do acoplador: Deslize o acoplador de luva nos tubos de aço alinhados.
Fixe: Use uma chave inglesa para apertar os parafusos e fixar o acoplador no lugar, com um torque de aproximadamente 50 Nm.
Inspeção: Aplique força manual para testar e garantir que os tubos de aço estejam conectados de forma estável e seguros.
Precauções de uso do acoplador de manga
Ao usar acopladores de luva, preste atenção ao seguinte:
Instalação correta: Certifique-se de que o acoplador de luva esteja instalado de maneira correta e segura para evitar acidentes.
Inspeção Regular: Inspecione regularmente os acopladores de manga; determine se acopladores desgastados ou danificados ainda podem ser usados.
Capacidade de carga: Respeite rigorosamente a capacidade de carga do acoplador de manga para evitar danos devido a sobrecarga.
Manual de manutenção do acoplador de manga
Os acopladores de manga requerem manutenção e inspeção regulares durante o uso. A substituição oportuna de acopladores gravemente danificados garante a estabilidade e segurança do sistema de andaimes.
Manutenção:
Verifique regularmente a condição das roscas dos parafusos e porcas para garantir que os acopladores da luva estejam funcionando corretamente.
Aplique inibidor de ferrugem durante o armazenamento.
Armazene em uma prateleira seca e afastada do solo.
Inspeção:
Inspeção visual: Verifique se há sinais de desgaste, ferrugem ou danos.
Teste funcional: Teste a função de conexão dos acopladores para garantir que funcionam corretamente.
Limpeza: Inspecione os acopladores e a área ao redor quanto a ferrugem ou sujeira e limpe imediatamente.
Conclusão
Os acopladores de manga de andaime são adequados para vários projetos de andaimes e são amplamente utilizados em plataformas de perfuração de petróleo e gás, construção de palcos, guarda-corpos e outros campos. O uso e a manutenção adequados dos acopladores podem efetivamente prolongar sua vida útil.
Perguntas frequentes sobre o acoplador de manga
Quais são as principais funções dos acopladores de manga?
Os acopladores de manga são usados principalmente para conexões ponta a ponta de tubos de aço de andaimes, estendendo efetivamente o comprimento e a altura dos tubos de andaimes sem comprometer a estabilidade estrutural.
Quais padrões os acopladores de manga atendem?
Os acopladores de manga fabricados pelos andaimes EK estão em conformidade com os padrões EN74 Classe B e BS1139 e podem fornecer relatórios de teste SGS.
Qual é a diferença entre acopladores de manga e acopladores internos?
Os acopladores de manga conectam-se externamente aos tubos de aço, oferecendo maior rigidez geral e são comumente usados para tubos de aço de 48,3 mm.
Os acopladores internos conectam-se internamente aos tubos de aço, resultando em uma aparência mais limpa e menor rigidez no ponto de conexão, mas com maior estabilidade.
Quais são as vantagens de usar acopladores de manga em projetos de andaimes?
Eles estendem o comprimento e a altura do andaime, mantêm a estabilidade do sistema de andaime e proporcionam maior flexibilidade na montagem e configuração do andaime.
Em quais cenários os acopladores de manga são adequados?
Os acopladores de manga têm uma ampla gama de aplicações e podem ser usados em qualquer cenário que exija maior comprimento ou altura de andaimes, como construção de edifícios altos, projetos de manutenção de pontes e locais industriais como plataformas de perfuração de petróleo e gás. Eles também podem ser usados na construção de palcos e proteção de guarda-corpos.
Como os acopladores de manga são fixados aos tubos de aço do andaime?
Alinhe as extremidades dos dois tubos de aço do andaime, insira o acoplador de luva e aperte os parafusos com uma chave inglesa ou insira os pinos para uma fixação segura.
Que precauções de segurança devem ser tomadas ao usar acopladores de manga?
Primeiro, a instalação adequada é essencial. Durante o uso, siga rigorosamente as recomendações de carga do fabricante do andaime e inspecione regularmente os acopladores quanto a desgaste ou danos.
Quais sistemas de andaimes são compatíveis com acopladores de manga?
Nossos acopladores de manga são projetados com tubos de aço de diâmetro externo de 48,3 mm e são compatíveis com a maioria dos sistemas de andaimes modulares, como andaimes de disco, andaimes com trava de copo, andaimes de montagem rápida e estruturas de portal. É importante ressaltar que os tubos de aço para estes sistemas de andaimes devem ter diâmetro externo de 48,3mm.
Você oferece serviços de personalização ou atende grandes pedidos?
Como fabricante de andaimes, a EK andaimes possui linha de produção própria e pode fornecer serviços de customização. No entanto, oferecemos suporte apenas a pedidos de grande volume.
