O andaime Cuplock é um sistema de andaime modular robusto e confiável, capaz de suportar totalmente edifícios complexos, projetado para construção, reparo e manutenção. Uma das principais características do andaime Cuplock é o seu sistema de travamento em cunha, empregando um método exclusivo de conexão cuplock que elimina a necessidade de porcas, parafusos ou cunhas; um único martelo é tudo o que é necessário para conectar rapidamente os padrões cuplock e os ledgers cuplock. Este design de instalação e desmontagem rápida oferece alta flexibilidade e adequação para diversas aplicações. Todos os componentes do cuplock são feitos de aço galvanizado, garantindo a reutilização a longo prazo e mantendo excelente desempenho mesmo em ambientes agressivos, proporcionando aos trabalhadores um sistema de andaimes seguro e estável.
Componentes do sistema de andaimes Cuplock
Tubo Vertical Cuplock
Comumente chamados de “padrões cuplock”, esses são os tubos de aço verticais do sistema de andaimes. Os nós Cuplock são instalados a cada 500 mm, com cada nó conectando quatro ledgers cuplock. Suportam as cargas verticais do sistema de andaime, garantindo a sua estabilidade.

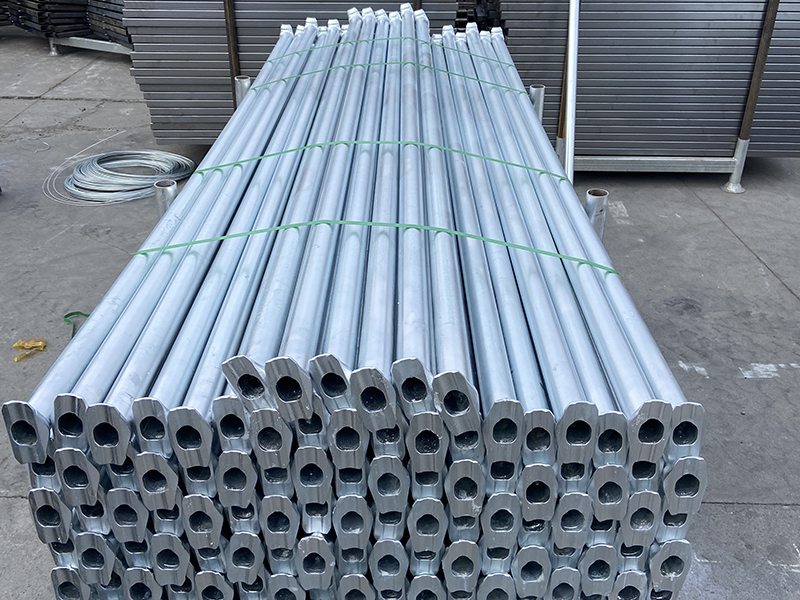

Cuplock Ledger
Feito de aço galvanizado com lâminas forjadas em ambas as extremidades, o livro cuplock se insere facilmente na junta cuplock. Perpendicular aos padrões cuplock, o ledger cuplock distribui a carga uniformemente por todo o andaime, crucial para manter a integridade do sistema de andaimes cuplock.

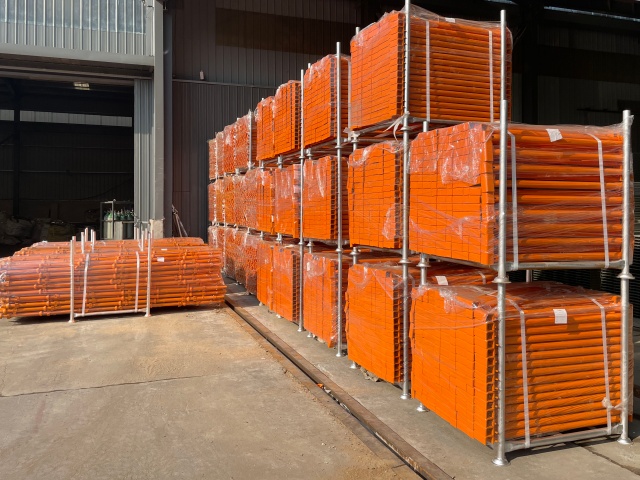

Cuplock Travem
Instalada entre travessas cuplock, a treliça cuplock fornece suporte para a prancha do andaime, oferecendo suporte adicional à estrutura do andaime. Os dispositivos de travamento instantâneo em ambas as extremidades da popa cuplock evitam o movimento, melhorando a segurança da plataforma.

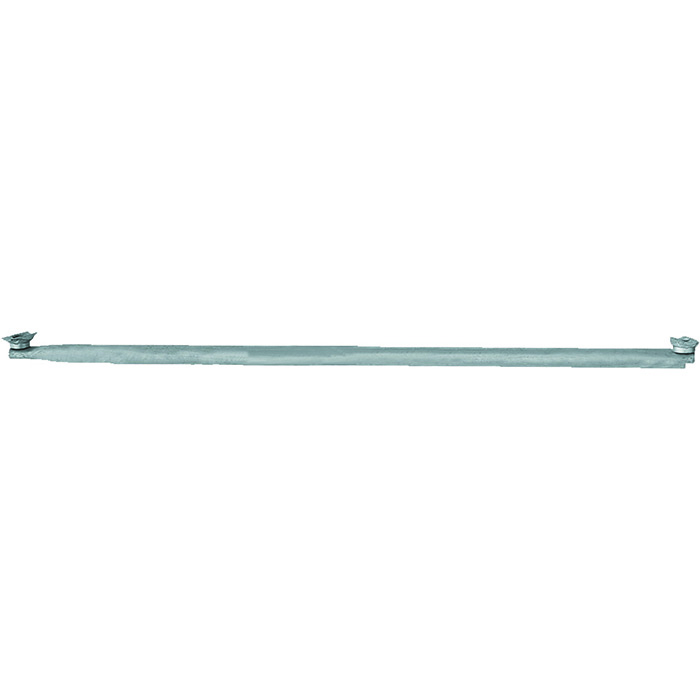

Cinta Diagonal Cuplock
O suporte diagonal cuplock aumenta a estabilidade lateral do andaime e é instalado entre os padrões cuplock para evitar oscilações.
Jack de base
O macaco de base é um componente essencial do sistema de andaime, proporcionando uma base estável e ajustável para a estrutura do andaime.

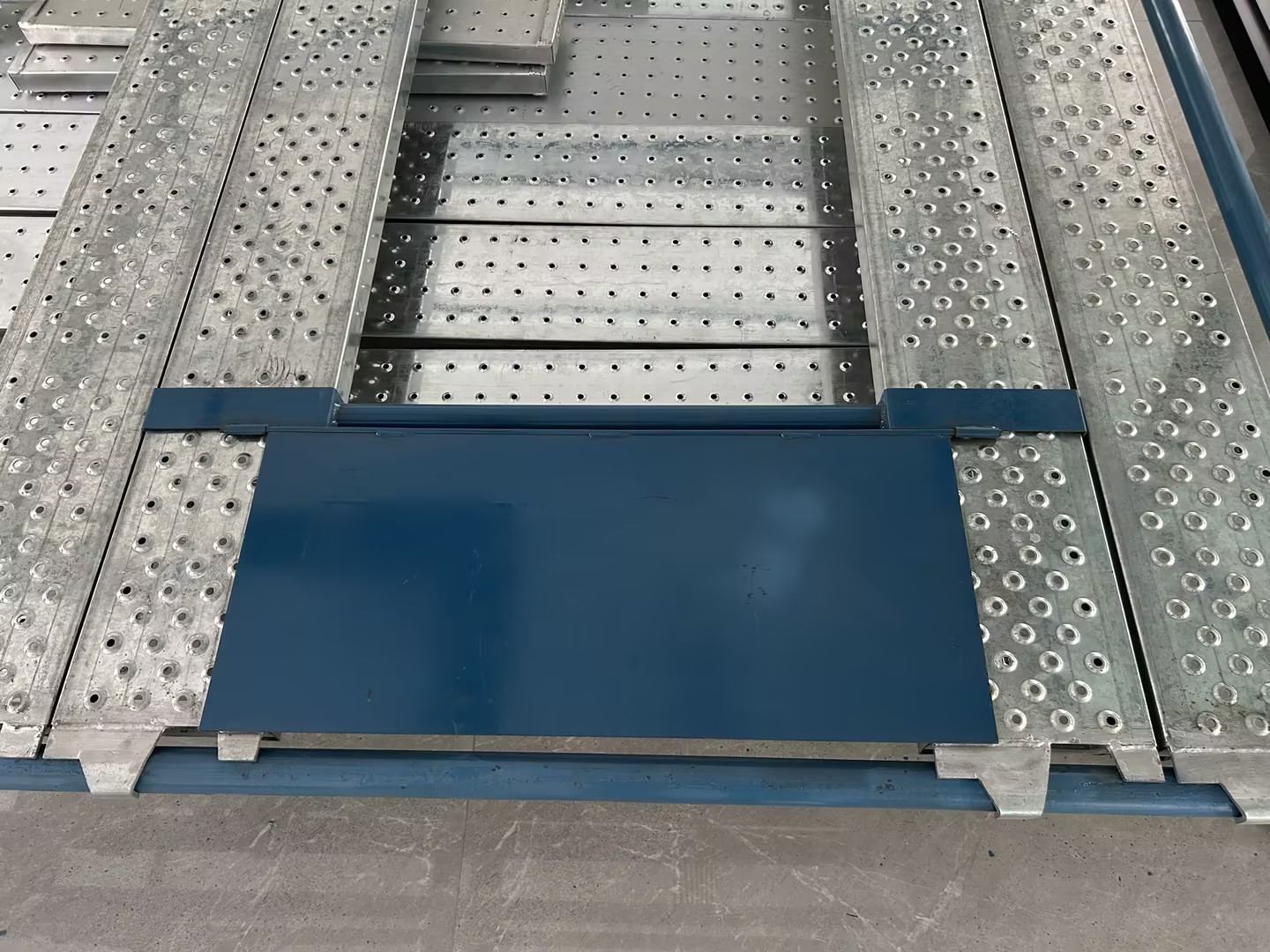

Planta de andaimes
Componente importante do sistema de andaime, a prancha de andaime é uma plataforma ou passarela erguida para permitir que os trabalhadores alcancem áreas mais altas.
Escada de andaimes
Permite uma subida e descida mais segura do andaime sem restringir a largura útil do andaime, como escadas de andaimes.

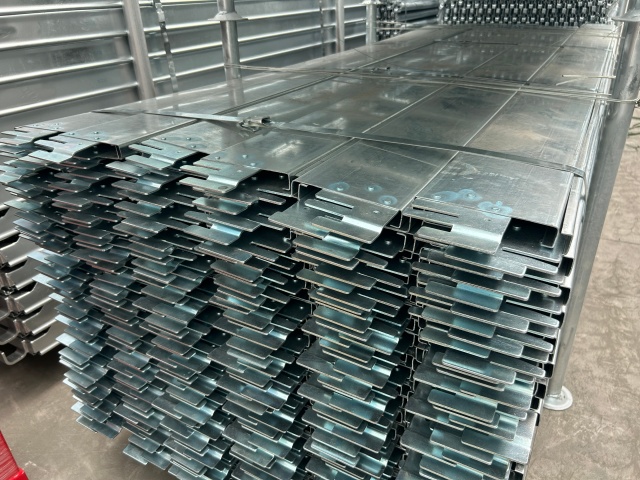

Rodapé
Utilizado na borda da plataforma para evitar a queda de ferramentas ou materiais.
Capacidade de carga do andaime Cuplock
Componente
Avaliação
Padrão de teste
Padrão (axial)
20kN
EN 12811-1
Razão (meio período)
10 kN
BS 5975
Cinta (tensão)
8kN
ISO 8601
Vantagens do andaime Cuplock
O design exclusivo do andaime Cuplock permite uma instalação rápida e sem ferramentas, reduzindo o tempo de configuração e os custos de mão de obra. Construído inteiramente em aço galvanizado de alta qualidade, oferece alta resistência e estabilidade, tornando-o ideal para suporte e reforço de pisos, além de fornecer uma plataforma de suporte de carga estável. Seu design modular se adapta a formas e cenários de construção complexos, permitindo ajustes rápidos de orientação e tamanho. Todos os componentes do andaime Cuplock são galvanizados para proteger as peças contra corrosão e garantir durabilidade mesmo em ambientes agressivos. Esses componentes são interoperáveis, permitindo a montagem sem considerações de orientação. Após a desmontagem, podem ser reutilizados diversas vezes quando armazenados em ambiente seco.
Perguntas frequentes
R: O andaime Cuplock é seguro? P: Contanto que trabalhadores treinados o montem corretamente e realizem verificações regulares.
R: A instalação do andaime Cuplock requer treinamento? P: Os instaladores devem receber treinamento certificado abrangendo montagem de andaimes, gerenciamento de carga e verificações de segurança.
R: Que medidas de segurança devem ser tomadas durante a instalação do andaime Cuplock? P: Certifique-se de que a fundação esteja estável e nivelada; utilizar equipamento de proteção individual completo (especialmente sistemas de proteção contra quedas); instalar guarda-corpos e rodapés em todas as plataformas; certifique-se de que todos os componentes sejam instalados conforme projetado.
R: Quais são as especificações padrão para andaimes Cuplock? Q: Cuplock Standard e Ledger são feitos de aço de alta qualidade com diâmetro externo de 48,3 mm e espessura de parede de 3,0 mm a 4,0 mm. Todos os componentes são galvanizados a quente para maior resistência à corrosão. Os copos de fixação são soldados de acordo com o padrão Cuplock em intervalos de 500 mm.
R: Qual é a capacidade máxima de carga do andaime Cuplock? P: Ele é projetado para forte capacidade de carga, incluindo contraventamento e suporte de piso. Com espaçamento e configuração adequados, o sistema de andaimes Cuplock pode suportar cargas de até 74kN.
R: O andaime Cuplock pode ser usado para estruturas curvas ou circulares? P: Os ledgers Cuplock podem ser conectados em vários ângulos, permitindo formatos de andaimes não lineares, como estruturas cilíndricas e elípticas.
R: Qual é a vida útil do andaime Cuplock? P: O andaime Cuplock galvanizado por imersão a quente pode durar mais de 10 anos, mesmo sob condições adversas de construção.
R: O que torna o andaime Cuplock diferente? P: Seu sistema de travamento rápido, construção robusta e design modular reutilizável facilitam o uso.
