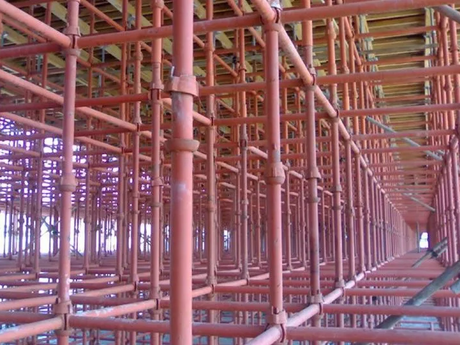

O sistema de andaime cuplock é um sistema de andaime modular, geralmente feito de aço de alta qualidade com tratamento de superfície galvanizado para prolongar sua vida útil. O sistema de andaimes Cuplock consiste em componentes como barras horizontais, padrões verticais, vigas e macacos de base ajustáveis.
O design exclusivo do sistema de andaime cuplock é o nó de conexão circular no padrão cuplock. Um nó pode conectar quatro ledgers cuplock, permitindo uma montagem rápida em um sistema de andaime seguro. O nó circular consiste em um copo inferior fixo e um copo superior deslizante. Os nós são soldados ao padrão cuplock em intervalos de 0,5 metros, e as barras horizontais são fixadas girando o copo superior.
As dimensões do sistema de andaimes Cuplock dependem do tamanho dos padrões e livros do Cuplock. Os tamanhos padrão para livros de andaimes cuplock incluem 0,5m, 1,0m, 1,5m, 2,0m, 3,0m, etc., e os tamanhos padrão para padrões cuplock incluem 1,0m, 1,5m, 2,0m, 2,5m, etc.

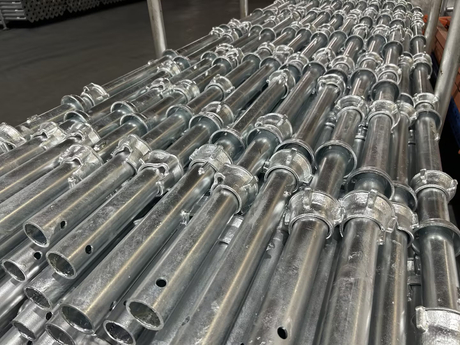

padrões de andaimes cuplock
livros de andaimes cuplock
dispositivo de bloqueio de copo
Como usar o andaime Cuplock？
1. Instale a placa de base: Instale a placa de base e o macaco de base em uma superfície nivelada.
2. Instale o padrão cuplock: Instale o padrão cuplock na placa de base.
3. Instale o livro cuplock: Insira as lâminas em ambas as extremidades do livro cuplock no dispositivo de travamento do copo do padrão cuplock.
4. Trave o registro cuplock: Gire o copo superior no dispositivo de travamento do copo do padrão cuplock e prenda-o batendo com um martelo.
5. Instale o suporte diagonal cuplock: Instale o suporte diagonal cuplock para aumentar a estabilidade e garantir a segurança e estabilidade da estrutura do andaime.
6. Instale a plataforma de trabalho: Instale as tábuas do andaime nas travessas cuplock e adicione guarda-corpos e rodapés para segurança.
7. Repita a montagem: Use pinos de conexão para conectar a segunda camada de padrões cuplock e repita a instalação de travessas cuplock, suportes diagonais cuplock, pranchas de andaimes e outros componentes.
Precauções para usar o sistema de andaimes Cuplock
1. Inspeção visual: Antes de usar, verifique todos os componentes quanto a danos.
2. Capacidade de carga: Não exceda a capacidade de carga do sistema de andaimes. Certifique-se de que o peso dos trabalhadores, materiais e ferramentas esteja dentro da capacidade de carga durante o uso.
3. Estabilidade horizontal: Ajuste a base para garantir que o sistema de andaime esteja nivelado. Se for erguido de forma independente, siga a regra de estabilidade 3:1.
4. Acesso seguro: Use escadas ou andaimes seguros e estáveis para criar rotas de acesso seguras.
5. Treinamento: Todo o pessoal deve receber treinamento de segurança antes da montagem e desmontagem do andaime.
Aplicações do Sistema de Andaime Cuplock

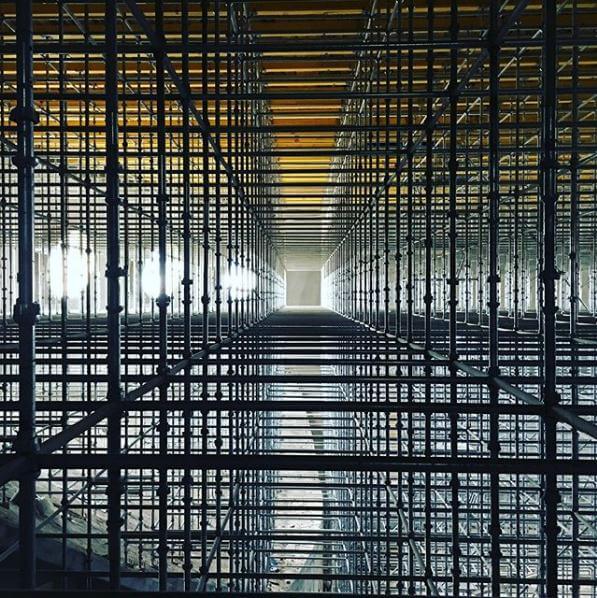

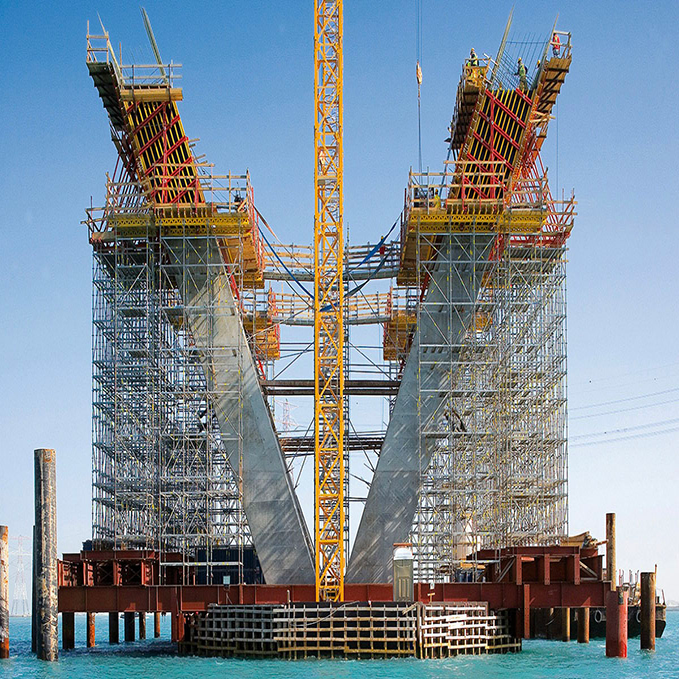

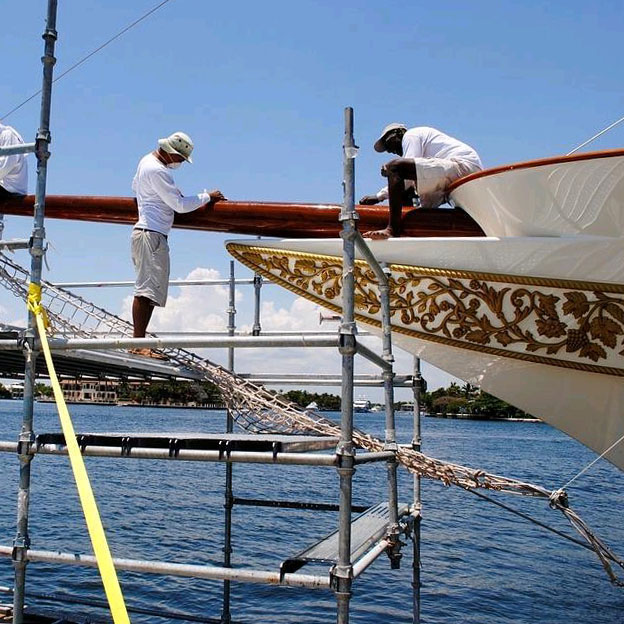

O sistema de andaime cuplock possui alta capacidade de carga e versatilidade, podendo ser utilizado tanto como sistema de andaime quanto como sistema de suporte. Esta característica o torna adequado não apenas para edifícios altos, mas também para construção de pontes e túneis, construção naval, instalações industriais e outras áreas.
